LSD3022A / B.
LITEKEY
8531200000
0,3-Zoll-zweistellige numerische SMD-LED-Anzeige

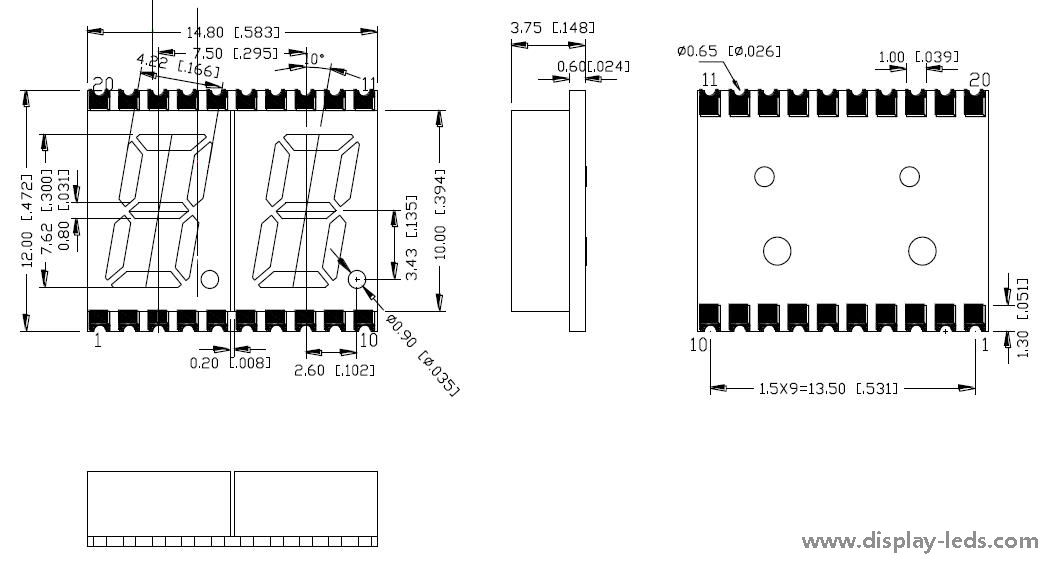

1. Äußere Dumension &Interner Schaltplan
Anmerkungen:
Alle Maße sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben.
2. Auswahlhilfe
Teile-Nr. | Chip | Iv @ IF = 20 mA | ||||
Verbreitet Anode | Verbreitet Kathode | Material | Farbe | WLD | Pro Chip | |
Mindest. | Typ. | |||||
LSD3022BR | LSD3022AR | AlGaInP | Super rot | 640 | - | 8 |
LSD3022BUR | LSD3022AUR | AlGaInP | Ultra Red | 620 | - | 15 |
LSD3022BO | LSD3022AO | AlGaInP | Orange | 605 | - | 40 |
LSD3022BY | LSD3022AY | AlGaInP | Gelb | 580 | - | 50 |
LSD3022BG | LSD3022AG | AlGaInP | Grün | 570 | - | 16 |
LSD3022BPG | LSD3022APG | InGaN | Reines Grün | 520 | - | 35 |
LSD3022BB | LSD3022AB | InGaN | Blau | 470 | - | 25 |
LSD3022BW | LSD3022AW | InGaN | Weiß | x0,27 / y0,25 | - | 60 |
Einheit: | \ | \ | \ | nm | mcd | mcd |
3. Elektrische Eigenschaften und absolute Maximalwerte
Parameter | Elektrisch-optische Eigenschaften[1] | absolut beste Bewertungen[1] | ||||
Ausgelassene Farbe | Durchlassspannung @ IF = 20 mA | Umkehren | Energieverschwendung | DC-Durchlassstrom | Spitzenvorwärtsstrom[2] | |
Pro Chip | Typ. | Max. | ||||
Super rot | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra Red | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Gelb | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Grün | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Reines Grün | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blau | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Weiß | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Einheit: | V | V | uA | mW | mA | mA |
4. Anwendung vonOberflächenmontierte LED-Anzeige
﹒Haushaltsgeräte.
﹒Instrumententafeln.
﹒Digitalanzeige.
Kontaktieren Sie uns für weitere Informationen.
