0,43 Zoll zweistelliges numerisches LED-Display

Menge:
  • LD4321E / F-Serie

  • 1000 Stück

Pin 5 und 10 sind geläufige Stifte; interne Kreisläuf Multiplexgedruckte Schaltkarte; LED-Bildschirmanzeige Segment des 0.43-Zoll-Doppeldigits sieben; sind CA-und cm-Versionen erhältlich. Merkmale:                               1. 11.00 (0.43 Zoll) des Digitaussehens 3. des Digits hohe 2. ausgezeichnete Betrachtungswinkel 4. der breiten mm Reichweite des ausgestrahlten Farben 5. I.C. kompatiblen 6. schwarzen Gesichtes des Schwachstromverbrauchs 7., weißes Segment 8. RoHS gefällig

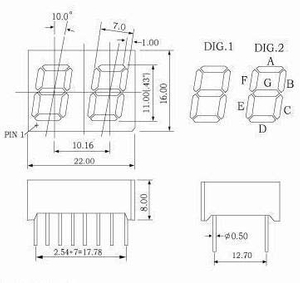

Paket-Abmessungen und interner Kreisläuf:







 Anmerkungen:

 1.      Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.

 2.      Bedingungen sind abhängig von Änderung ohne Begriff.

 3.      Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.













       Table1:








               Doppelsegment LED-Bildschirmanzeige des digit-7, Digit-Höhe: 11.00mm (0.43 Zoll), Außenmaße: 23.80x18.80x6.50mm (LxWxHmm)




               Teilenummer.




               Chip




               IV@IF=20mA




               Iv@IF=20mA




               Geläufige Kathode




               Geläufig



               Anode




               Material




               Farbe




               WLD




               Ein Seg




               Ein DP




               Min.




               Typ.




               Min.




               Typ.




               LD4321ER




               LD4321FR




               GaAlAs




               Superrot




               640




               8




               10




               8




               10




               LD4321ED




               LD4321FD




               GaAlAs




               Angestellt




               640




               18




               25




               18




               25




               LD4321EO




               LD4321FO




               GaAsP




               Orange




               625




               7




               9




               7




               9




               LD4321EY




               LD4321FY




               GaAsP




               Gelb




               588




               8




               10




               8




               10




               LD4321EG.




               LD4321FG




               Abstand




               Grün




               568




               7




               9




               7




               9




               LD4321EUR




               LD4321FUR




               AlGaInP




               Ultra Rot




               640




               30




               45




               30




               45




               LD4321EUO




               LD4321FUO




               AlGaInP




               Ultra Orange




               625




               45




               60




               45




               60




               LD4321EUA




               LD4321FUA




               AlGaInP




               Ultra Bernstein




               605




               30




               45




               30




               45




               LD4321EUY




               LD4321FUY




               AlGaInP




               Ultra Gelb




               595




               30




               45




               30




               45




               LD4321EUG




               LD4321FUG




               AlGaInP




               Ultra Grün




               573




               30




               45




               30




               45




               LD4321EPG




               LD4321FPG




               InGaN




               Reines Grün




               525




               120




               300




               120




               300




               LD4321EUB




               LD4321FUB




               InGaN




               Ultra Blau




               470




               30




               45




               30




               45




               LD4321EUW




               LD4321FUW




               InGaN




               Ultra Weiß









               100




               120




               100




               120




               Gerät:



















               nm




               mcd




               mcd




               mcd




               mcd
















     Table2:




             Farbe




             Elektrische optische Eigenschaften[1]




             Grenzdaten[1]




             Vorwärtsvoltage@ IF=20mA




             Rückseite
             Aktuell
             VR=5V




             Energien-Ableitung




             Gleichstrom schicken Bargeld nach




             Höchstvorwärtsbargeld[2]




             Typ.




             Maximum.




             Superrot




             Pro Seg.




             1.8




             2.2




             30




             60




             25




             100




             Pro DP




             1.8




             2.2




             30




             60




             25




             100




             Angestellt




             Pro Seg.




             1.8




             2.2




             30




             60




             25




             100




             Pro DP




             1.8




             2.2




             30




             60




             25




             100




             Orange




             Pro Seg.




             2.1




             2.5




             30




             80




             30




             100




             Pro DP




             2.1




             2.5




             30




             80




             30




             100




             Gelb




             Pro Seg.




             2.1




             2.5




             30




             80




             30




             100




             Pro DP




             2.1




             2.5




             30




             80




             30




             100




             Grün




             Pro Seg.




             2.2




             2.5




             30




             80




             30




             100




             Pro DP




             2.2




             2.5




             30




             80




             30




             100




             Ultra Rot




             Pro Seg.




             1.9




             2.6




             30




             60




             30




             100




             Pro DP




             1.9




             2.6




             30




             60




             30




             100




             Ultra Orange




             Pro Seg.




             2




             2.6




             30




             65




             30




             100




             Pro DP




             2




             2.6




             30




             65




             30




             100




             Ultra Bernstein




             Pro Seg.




             2




             2.6




             30




             65




             30




             100




             Pro DP




             2




             2.6




             30




             65




             30




             100




             Ultra Gelb




             Pro Seg.




             2




             2.6




             30




             65




             30




             100




             Pro DP




             2




             2.6




             30




             65




             30




             100




             Ultra Grün




             Pro Seg.




             2.1




             2.6




             30




             75




             30




             100




             Pro DP




             2.1




             2.6




             30




             75




             30




             100




             Reines Grün




             Pro Seg.




             3.5




             4




             30




             110




             30




             100




             Pro DP




             3.5




             4




             30




             110




             30




             100




             Ultra Blau




             Pro Seg.




             3.5




             4




             30




             120




             30




             100




             Pro DP




             3.5




             4




             30




             120




             30




             100




             Ultra Weiß




             Pro Seg.




             3.5




             4




             30




             120




             30




             100




             Pro DP




             3.5




             4




             30




             120




             30




             100




             Gerät:









             V




             V




             MA




             mW




             MA




             MA






     Anmerkungen:



     1.        An Grad Ta=25.



     2.        Höchstvorwärtsbargeld bei 1/10 Arbeitszyklus, Impuls 0.1ms
