P/N: LLS5050grbic-4-CJ-01
LITEKEY
8541410000
ROHS -konform 5050 IC Embedded SMD LED @12 mA vom Experten China Hersteller
5050 LC eingebettete SMD -LED erweitert Litekeys branchenübergreifendes Portfolio von LEDS -Klassen -LEDs auf einen breiteren Satz von Anwendungen.
Es kombiniert eine hohe Wirksamkeit und einen hervorragenden Wert in einem zuverlässigen Package.
Es ist auch für Leuchtanwendungen mit niedriger Dichte optimiert, bei denen eine hohe Wirksamkeit und ein reibungsloses Erscheinungsbild
sind kritisch, z. B. Downlights, Troffers und Panel -Leuchten.
Die 3014 LEDS -Serie bietet hohe CRI und ist für Beleuchtungsanwendungen optimiert, bei denen eine gute Farbqualität von entscheidender Bedeutung ist.
Produktparameter
Paketgröße: 5,0 mm × 5,0 mm SMT -LED, 1,7 mm Dicke
Geeignet für alle SMT -Baugruppen
Feuchtigkeitsempfindlichkeit Level: Stufe 5a
PB -kostenlose Produkte (konform mit EU ROHS)

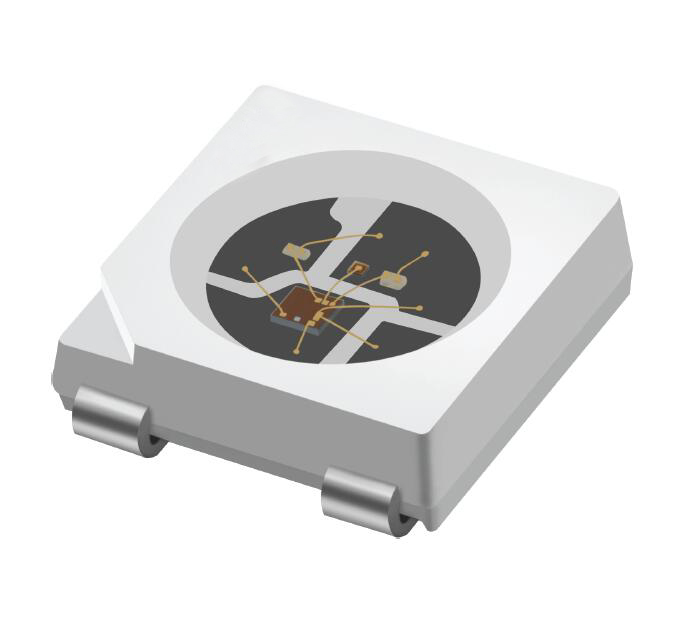

·LED -Foto

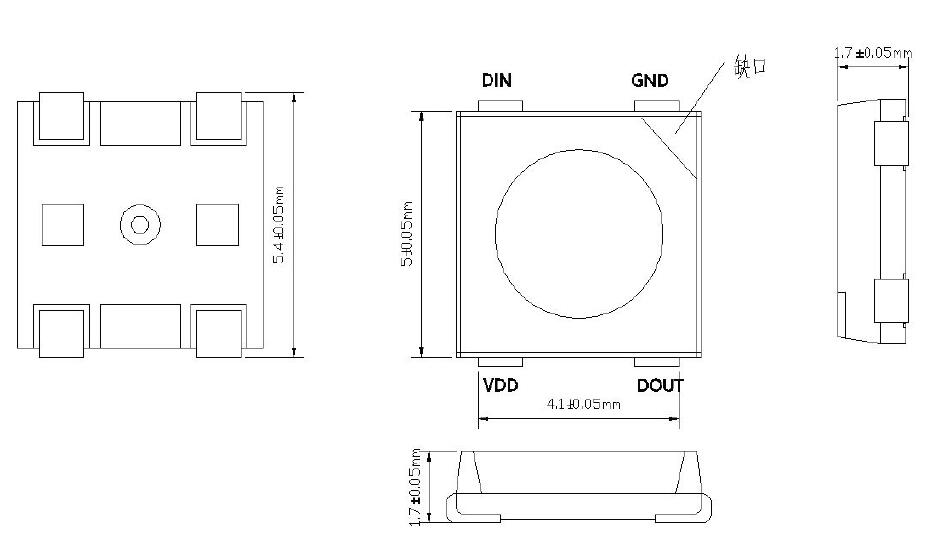

·Umrissdimension
Pin -Nr | Symbol | Pin -Name | Bedienungsanleitung |
1 | VDD | Leistung | Chip -Netzteilstift |
2 | Täuberung | Datenausgabe | Steuerungsdatensignalausgabe |
3 | VSS/GND | Boden | Signal- und Stromverbindung |
4 | LÄRM | Dateneingabe | Steuerungsdatensignaleingabe |
·Elektrooptische Eigenschaften (VDD = 5V, TA = 25 ℃)
Artikel | Symbol | Mindest | Typ. | Max. | Einheit | Condition | |
Dominant Wellenlänge | λd | G | 515 | - | 530 | nm | - |
R | 620 | - | 630 | ||||
B | 460 | - | 470 | ||||
Leuchtstärke | Iv | G | 1200 | 1600 | MCD | - | |
R | 600 | 800 | |||||
B | 300 | 500 | |||||
Logische Stromversorgungsspannung | VDD | 3.5 | - | 5.5 | V | - | |
Statischer Strom | Idd = 4,5 V, iout "off " | - | 0.5 | - | ma | ||
Hochpegel -Eingangsspannung | Vih | 3.1 | - | - | V | - | |
Eingangsspannung mit niedriger Pegel | Vil | - | - | 1.5 | V | - | |
DOUT -Ausgangsstrom | Ioh | - | 35 | - | ma | Daus hohe Ausgabe Serienverbindung 10 ω Widerstand zu gnd | |
DOUT SINKING CORMAL | Iol | - | 35 | - | ma | - | |
Aus R/B Kniepunktspannung | VDS_S | - | 0.6 | - | V | Iout = 12 mA | |
Aus Kniepunktspannung | VDS_S | - | 0.9 | - | V | Iout = 12 mA | |
Out r/g/b Ausgangsstrom Variation | %Vs.vDs | - | 0.6 | - | % | IAUS= 12 mA, VDs= 1.0-3.0V | |
%Vs.vDD | - | 0.9 | - | % | IAUS= 12 mA, VDD= 4,5-5,5 V | ||
%Vs.tA | - | - | % | IAUS= 12 mA, TA= -40 ~ 85 ℃ | |||
Aus R/G/B -Leckstrom am Port | ILeck | - | - | 1 | μA | VDs= 18 V, iout "off " |
·Absolute maximale Bewertung bei TA = 25℃
Artikel | Symbol | Reichweite | Einheit |
Out r/g/b terminal standspannung | BVAUS | 17 | V |
Betriebstemperatur | Topt | -40 ~ 150 | ℃ |
Lagertemperatur | TSTG | -55 ~ 150 | ℃ |
ESD richten Sie die Spannung | VESD | > 2 | KV |
·Anwendung
Innendekorationsbeleuchtung
Design von Blitzlicht mit Flash-Color-Läufereffekt
7. Konzentration: Wir konzentrieren uns auf LED -Forschung und -entwicklung, Produktion und Verkauf.
