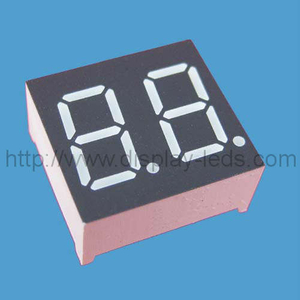

0,36 '' zweistellige 7-Segment-LED-Anzeige

Anteil an:

0,36 '' zweistellige 7-Segment-LED-Anzeige

Menge:



erkundigen In den Einkaufswagen

Modell:
LD3622A / B-Serie
Mindestbestellmenge:
1000 Stück

Pin 5 und 10 sind geläufige Stifte; (Durchloch) 0.36 Zoll ein einzelnes Digit EINTAUCHEN 7 Segment LED-Bildschirmanzeige ; interne gedruckte Schaltkarte Kreisläuf der Mehrkanalausrüstung.

Merkmale:
1. Digit 9.20 mm-(0.36 Zoll) hoch
2. Ausgezeichnetes Digitaussehen
3. Breiter Betrachtungswinkel
4. Reichweite der ausgestrahlten Farben
5. I.C. kompatibel
6. Schwachstromverbrauch
7. Schwarzes Gesicht, weißes Segment
8. RoHS gefällig

Paket-Abmessungen und interner Kreisläuf:

Anmerkungen:

1. Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.

2. Bedingungen sind abhängig von Änderung ohne Begriff.

3. Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.

Table1:

Doppelsegment LED-Bildschirmanzeige des digit-7, Digit-Höhe: 9.20mm (0.36inch), Außenmaße: 15.00x14.00x7.20mm (LxWxHmm)
Teilenummer.		Chip			I_V@I_F=20mA		Iv@IF=20mA
Geläufige Kathode	Geläufig Anode	Material	Farbe	WLD	Ein Seg		Ein DP
Geläufige Kathode	Geläufig Anode	Material	Farbe	WLD	Min.	Typ.	Min.	Typ.
LD3622AR	LD3622BR	GaAlAs	Superrot	640	8	10	8	10
LD3622AD	LD3622BD	GaAlAs	Angestellt	640	18	25	18	25
LD3622AO	LD3622BO	GaAsP	Orange	625	7	9	7	9
LD3622AY	LD3622BY	GaAsP	Gelb	588	8	10	8	10
LD3622AG	LD3622BG	Abstand	Grün	568	7	9	7	9
LD3622AUR	LD3622BUR	AlGaInP	Ultra Rot	640	30	45	30	45
LD3622AUO	LD3622BUO	AlGaInP	Ultra Orange	625	45	60	45	60
LD3622AUA	LD3622BUA	AlGaInP	Ultra Bernstein	605	30	45	30	45
LD3622AUY	LD3622BUY	AlGaInP	Ultra Gelb	595	30	45	30	45
LD3622AUG	LD3622BUG	AlGaInP	Ultra Grün	573	30	45	30	45
LD3622APG	LD3622BPG	InGaN	Reines Grün	525	120	300	120	300
LD3622AUB	LD3622BUB	InGaN	Ultra Blau	470	30	45	30	45
LD3622AUW	LD3622BUW	InGaN	Ultra Weiß		100	120	100	120
Gerät:				nm	mcd	mcd	mcd	mcd

Table2:

Farbe		Elektrische optische Eigenschaften^[1]			Grenzdaten^[1]
		Vorwärtsvoltage@ IF=20mA		Rückseite Aktuell VR=5V	Energien-Ableitung	Gleichstrom schicken Bargeld nach	Höchstvorwärtsbargeld^[2]
		Typ.	Maximum.	Rückseite Aktuell VR=5V	Energien-Ableitung	Gleichstrom schicken Bargeld nach	Höchstvorwärtsbargeld^[2]
Superrot	Pro Seg.	1.8	2.2	30	60	25	100
Superrot	Pro DP	1.8	2.2	30	60	25	100
Angestellt	Pro Seg.	1.8	2.2	30	60	25	100
Angestellt	Pro DP	1.8	2.2	30	60	25	100
Orange	Pro Seg.	2.1	2.5	30	80	30	100
Orange	Pro DP	2.1	2.5	30	80	30	100
Gelb	Pro Seg.	2.1	2.5	30	80	30	100
Gelb	Pro DP	2.1	2.5	30	80	30	100
Grün	Pro Seg.	2.2	2.5	30	80	30	100
Grün	Pro DP	2.2	2.5	30	80	30	100
Ultra Rot	Pro Seg.	1.9	2.6	30	60	30	100
Ultra Rot	Pro DP	1.9	2.6	30	60	30	100
Ultra Orange	Pro Seg.	2	2.6	30	65	30	100
Ultra Orange	Pro DP	2	2.6	30	65	30	100
Ultra Bernstein	Pro Seg.	2	2.6	30	65	30	100
Ultra Bernstein	Pro DP	2	2.6	30	65	30	100
Ultra Gelb	Pro Seg.	2	2.6	30	65	30	100
Ultra Gelb	Pro DP	2	2.6	30	65	30	100
Ultra Grün	Pro Seg.	2.1	2.6	30	75	30	100
Ultra Grün	Pro DP	2.1	2.6	30	75	30	100
Reines Grün	Pro Seg.	3.5	4	30	110	30	100
Reines Grün	Pro DP	3.5	4	30	110	30	100
Ultra Blau	Pro Seg.	3.5	4	30	120	30	100
Ultra Blau	Pro DP	3.5	4	30	120	30	100
Ultra Weiß	Pro Seg.	3.5	4	30	120	30	100
Ultra Weiß	Pro DP	3.5	4	30	120	30	100
Gerät:		V	V	MA	mW	MA	MA
