LSD4020A / B.
LITEKEY
8531200000
0,40 Zoll zweistellige numerische SMD-LED-Anzeige

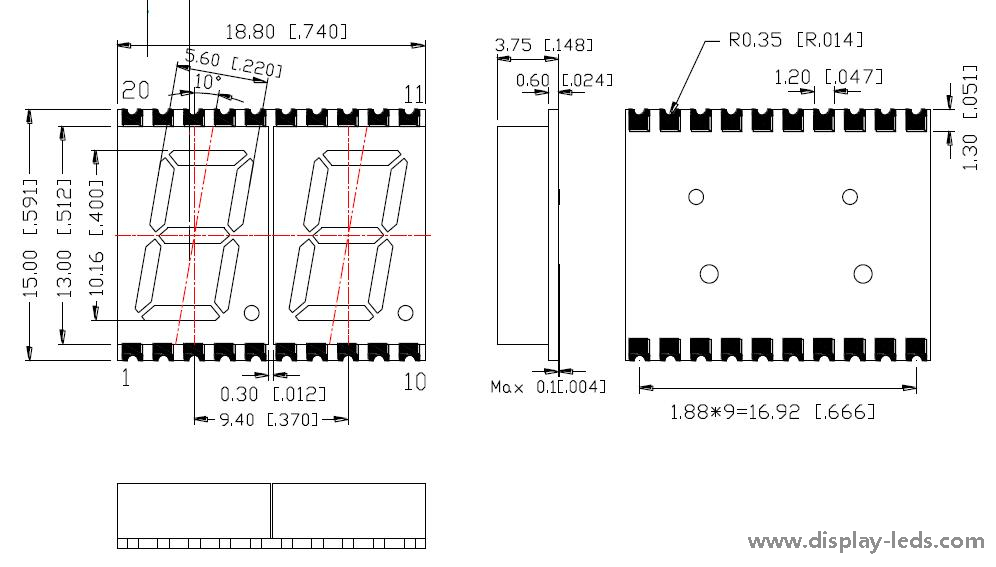

1. Äußere Dumension und interner Schaltplan
Anmerkungen:
Alle Abmessungen in Millimetern (Zoll) betragen 0,25 mm (0,010), sofern nicht anders angegeben.
2. Auswahlhilfe
Teile-Nr. | Chip | Iv @ IF = 20 mA | ||||
Verbreitet Anode | Verbreitet Kathode | Material | Farbe | WLD | Pro Chip | |
Mindest. | Typ. | |||||
LSD4020BR-G | LSD4020AR-G | AlGaInP | Super rot | 640 | - | 8 |
LSD4020BUR-G | LSD4020AUR-G | AlGaInP | Ultra Red | 620 | - | 15 |
LSD4020BO-G | LSD4020AO-G | AlGaInP | Orange | 605 | - | 40 |
LSD4020BY-G | LSD4020AY-G | AlGaInP | Gelb | 580 | - | 50 |
LSD4020BG-G | LSD4020AG-G | AlGaInP | Grün | 570 | - | 16 |
LSD4020BPG-G | LSD4020APG-G | InGaN | Reines Grün | 520 | - | 35 |
LSD4020BB-G | LSD4020AB-G | InGaN | Blau | 470 | - | 25 |
LSD4020BW-G | LSD4020AW-G | InGaN | Weiß | x0,27 / y0,25 | - | 60 |
Einheit: | \ | \ | \ | nm | mcd | mcd |
3. Elektrische Eigenschaften und absolute Maximalwerte
Parameter | Elektrisch-optische Eigenschaften[1] | Absolut beste Bewertungen[1] | ||||
Ausgelassene Farbe | Durchlassspannung @ IF = 20 mA | Umkehren | Energieverschwendung | DC-Durchlassstrom | Spitzenvorwärtsstrom[2] | |
Pro Chip | Typ. | Max. | ||||
Super rot | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra Red | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Gelb | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Grün | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Reines Grün | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blau | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Weiß | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Einheit: | V | V | uA | mW | mA | mA |
4. Anwendung vonOberflächenmontierte LED-Anzeige(SMD LED Anzeige)
﹒Haushaltsgeräte.
﹒Instrumententafeln.
﹒Digitalanzeige.
Kontaktieren Sie uns für weitere Informationen.
Unsere Dienstleistungen / Warum LITEKEY wählen
1. Professioneller Service: Antwort innerhalb von 24 Stunden (an Werktagen).
2. Es stehen verschiedene fertige Formteile für Lampen-LEDs zur Verfügung: Für Formteile muss keine zusätzliche Gebühr erhoben werden.
3. Wir können auch maßgeschneiderte Produkte anbieten, die Ihren Anforderungen entsprechen.
4. Zuverlässige und stabile Qualität: 100% Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: LED-Komponenten seit mehr als 14 Jahren herstellen.
6. Fortgeschrittene Ausrüstung: ASM-Produktionsautomaten (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.
