LD5211A / B-Serie
1000 Stück
Anmerkungen:
1. Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.
2. Bedingungen sind abhängig von Änderung ohne Begriff.
3. Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.
Table1:

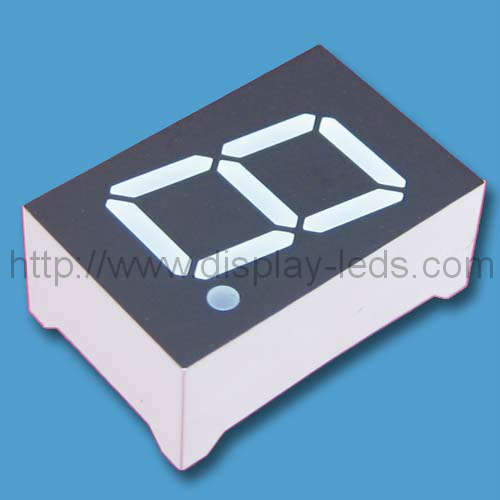

| Einzelne Segment LED-Bildschirmanzeige des Digit-7 , Digit-Höhe: 13.20mm (0.52inch), Außenmaße: 17.50x12.60x7.00mm (LxWxHmm) | ||||||||
| Teilenummer. | Chip | Iv@IF=20mA | Iv@IF=20mA | |||||
| Geläufig Kathode | Geläufig Anode | Material | Farbe | WLD | Ein Seg | Ein DP | ||
| Min. | Typ. | Min. | Typ. | |||||
| LD5211AR | LD5211BR | GaAlAs | Superrot | 640 | 8 | 10 | 8 | 10 |
| LD5211AD | LD5211BD | GaAlAs | Angestellt | 640 | 18 | 25 | 18 | 25 |
| LD5211AO | LD5211BO | GaAsP | Orange | 625 | 7 | 9 | 7 | 9 |
| LD5211AY | LD5211BY | GaAsP | Gelb | 588 | 8 | 10 | 8 | 10 |
| LD5211AG | LD52011BG | Abstand | Grün | 568 | 7 | 9 | 7 | 9 |
| LD5211AUR | LD5211BUR | AlGaInP | Ultra Rot | 640 | 30 | 45 | 30 | 45 |
| LD5211AUO | LD5211BUO | AlGaInP | Ultra Orange | 625 | 45 | 60 | 45 | 60 |
| LD5211AUA | LD5211BUA | AlGaInP | Ultra Bernstein | 65 | 30 | 45 | 30 | 45 |
| LD5211AUY | LD5211BUY | AlGaInP | Ultra Gelb | 595 | 30 | 45 | 30 | 45 |
| LD5211AUG | LD5211BUG | AlGaInP | Ultra Grün | 573 | 30 | 45 | 30 | 45 |
| LD5211APG | LD5211BPG | InGaN | Reines Grün | 525 | 120 | 300 | 120 | 300 |
| LD5211AUB | LD5211BUB | InGaN | Ultra Blau | 470 | 30 | 45 | 30 | 45 |
| LD5211AUW | LD5211BUW | InGaN | Ultra Weiß |
| 100 | 120 | 100 | 120 |
| Gerät: |
|
|
| nm | mcd | mcd | mcd | mcd |
Erhältliche Wahl:
1. verschiedene LED-Intensität sind erhältlich
2. kleinere oder grössere LED-Digithöhe ist erhältlich
3. Andere LED-Digitschrifttypen sind erhältlich.
Anmerkungen:
1. Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.
2. Bedingungen sind abhängig von Änderung ohne Begriff.
3. Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.
Table1:
| Einzelne Segment LED-Bildschirmanzeige des Digit-7 , Digit-Höhe: 13.20mm (0.52inch), Außenmaße: 17.50x12.60x7.00mm (LxWxHmm) | ||||||||
| Teilenummer. | Chip | Iv@IF=20mA | Iv@IF=20mA | |||||
| Geläufig Kathode | Geläufig Anode | Material | Farbe | WLD | Ein Seg | Ein DP | ||
| Min. | Typ. | Min. | Typ. | |||||
| LD5211AR | LD5211BR | GaAlAs | Superrot | 640 | 8 | 10 | 8 | 10 |
| LD5211AD | LD5211BD | GaAlAs | Angestellt | 640 | 18 | 25 | 18 | 25 |
| LD5211AO | LD5211BO | GaAsP | Orange | 625 | 7 | 9 | 7 | 9 |
| LD5211AY | LD5211BY | GaAsP | Gelb | 588 | 8 | 10 | 8 | 10 |
| LD5211AG | LD52011BG | Abstand | Grün | 568 | 7 | 9 | 7 | 9 |
| LD5211AUR | LD5211BUR | AlGaInP | Ultra Rot | 640 | 30 | 45 | 30 | 45 |
| LD5211AUO | LD5211BUO | AlGaInP | Ultra Orange | 625 | 45 | 60 | 45 | 60 |
| LD5211AUA | LD5211BUA | AlGaInP | Ultra Bernstein | 65 | 30 | 45 | 30 | 45 |
| LD5211AUY | LD5211BUY | AlGaInP | Ultra Gelb | 595 | 30 | 45 | 30 | 45 |
| LD5211AUG | LD5211BUG | AlGaInP | Ultra Grün | 573 | 30 | 45 | 30 | 45 |
| LD5211APG | LD5211BPG | InGaN | Reines Grün | 525 | 120 | 300 | 120 | 300 |
| LD5211AUB | LD5211BUB | InGaN | Ultra Blau | 470 | 30 | 45 | 30 | 45 |
| LD5211AUW | LD5211BUW | InGaN | Ultra Weiß |
| 100 | 120 | 100 | 120 |
| Gerät: |
|
|
| nm | mcd | mcd | mcd | mcd |
Erhältliche Wahl:
1. verschiedene LED-Intensität sind erhältlich
2. kleinere oder grössere LED-Digithöhe ist erhältlich
3. Andere LED-Digitschrifttypen sind erhältlich.
