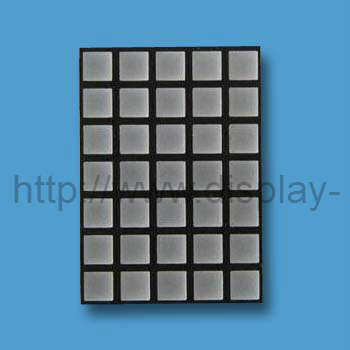

2 Zoll 5x7 quadratische Punktmatrix LED-Anzeige
Verschiedene Farben stehen zur Verfügung;
Es sind sowohl herkömmliche als auch hochhelle Punktmatrix-LEDs erhältlich.
weit verbreitet in der LED-Anzeige von Aufzügen zur Anzeige von Pfeil- und Bodennummern;
Insbesondere sind LM20157BR-B und LM20157BUG gemeinsame quadratische Punkt-LED-Matrizen für Aufzugsanzeigen.
Auch die blauen und weißen Punktmatrix-LEDs sind in letzter Zeit sehr beliebt: 14-DIP-LED-Matrixmodul;
Punkt 1 in der Reihe ist mit Stift 9 verbunden, und Punkt 1 in der Spalte ist mit Stift 13 verbunden;
Reflektor schwarz, weiß oder grau Gesicht ist verfügbar;
Kategorie:LED Punktmatrix> 5x7 Punktmatrix LED Dsipaly> 2 Zoll 5x7 LED quadratische Punktmatrix
Eigenschaften:
1. 53,1 mm (2,12 Zoll) hohe Matrix
2. 6x6mm quadratisches Punkt-LED-Matrixmodul
3. Abstand: 6,36 mm (Abstand von Matrix-LED-Punkt zu Punkt)
4. Breiter Betrachtungswinkel
5. Auswahl der ausgestrahlten Farben
6. I.C. kompatibel
7. Geringer Stromverbrauch pro Matrix-LED-Punkt
8. Schwarzes oder graues Gesicht, weißes Segment
Zahlungsbedingungen:TT, Western Union, L / C, Bargeld oder Paypal.
RoHSBeachtungREACH-Konformität

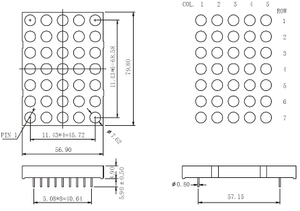

Gehäuseabmessungen und interne Schaltpläne:
Anmerkungen:
1. Alle Maße sind in Millimetern (Zoll) angegeben. Toleranz ist+0,25 mm (0,01 Zoll), sofern nicht anders angegeben.
2. Technische Daten können ohne Vorankündigung geändert werden.
3. Der Abstand zwischen Reflektor und Leiterplatte darf 0,25 mm nicht überschreiten.
Auswahlhilfe für quadratische 2-Zoll-5x7-LED-Punktmatrix:
| Teilenummer | Beschreibung | IF= 20 mA pro Punkt | Mehr Info | |
| Mindest. | Typ. | |||
| LM20157AR | CC[1], Superrote (640 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 8 | 10 | |
| LM20157BR | CA.[2], Superrote (640 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 8 | 10 | |
| LM20157AUR | CC[1], ultrarote (640 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157BUR | CA.[2], ultrarote (640 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157AUO | CC[1], ultraorange (625 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157BUO | CA.[2], ultraorange (625 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157AUA | CC[1], ultra bernsteinfarbene (605 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 45 | 60 | |
| LM20157BUA | CA.[2], ultra bernsteinfarbene (605 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 45 | 60 | |
| LM20157AUY | CC[1], ultra bernsteinfarbene (595 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157BUY | CA.[2]Ultrabernsteinfarbene (595 nm) 5 × 7-LED-Punktmatrix, 2-Zoll-Matrix Höhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157AUG | CC[1], ultragrüne (572 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157BUG | CA.[2], ultragrüne (572 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157APG | CC[1], reine grüne (525 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 120 | 300 | |
| LM20157BPG | CA.[2], reine grüne (525 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 120 | 300 | |
| LM20157AUB | CC[1], ultrablaue (470 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157BUB | CA.[2], ultrablaue (470 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 30 | 45 | |
| LM20157AUW | CC[1], ultraweiße (470 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 100 | 120 | |
| LM20157BUW | CA.[2], ultraweiße (470 nm) 5 x 7 LED-Punktmatrix, 2 Zoll Matrixhöhe, quadratische LED-Punktgröße 6 x 6 mm, LED-Matrixmodulgröße: 57,8 x 53,1 mm. | 100 | 120 | |
| Einheit: | \ | mcd | mcd | \ |
Anmerkungen: 1. CC = Kathodenreihe 2. CA = Anodenreihe
