LSD4011A/B
LITEKEY
8531200000
Serie LSD4011A/B – einstellige alphanumerische Anzeige Oberflächenmontiertes Display
1. Verpackungsabmessungen und interner Schaltplan
Hinweise:
Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben.
2. Funktionen
0,4 Zoll Zeichenhöhe (Ziffer).

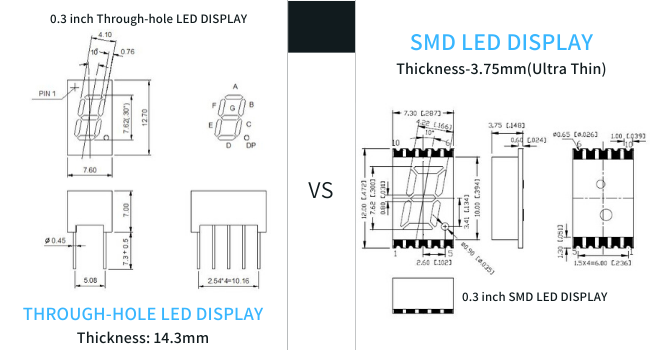

Die Dicke ist dünner als bei herkömmlichen Displays.
Verfügbare Elektrode: gemeinsame Kathode oder Anode
Erhältlich in verschiedenen Farben
Verpackung: in Band und Rolle (1000 Stück/Rolle) für die SMT-Fertigung.
3. Beschreibung
Das LSD4011 ist ein alphanumerisches Display mit einer Ziffernhöhe von 10,16 mm (0,4 Zoll).
Das Display bietet eine hervorragende Zuverlässigkeit bei hellem Umgebungslicht.
Das Gerät besteht aus weißen Segmenten und grauer Oberfläche.

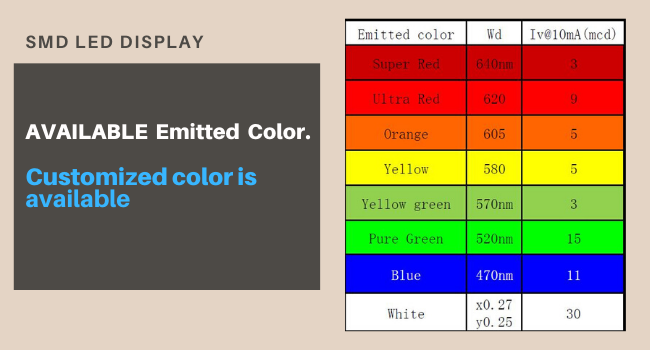

4. Auswahlhilfe
Gemeinsame Kathode P/N | Gemeinsame Anode P/N | Beschreibung | Wellenlänge/Emissionsfarbe (Material) | Objektivtyp |
LSD4011AR | LSD4011BR | 0,4'' Einzelgrab. Rote alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 640 nm/Dunkelrot (AlGaInP) | Weiß diffus |
LSD4011AUR | LSD4011BUR | 0,4'' Einzelgrab. Rote alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 630 nm/Brilliantrot (AlGaInP) | Weiß diffus |
LSD4011AA | LSD4011BA | 0,4'' Einzelgrab. org alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 601–605 nm/Brillianorange (AlGaInP) | Weiß diffus |
LSD4011AY | LSD4011BRY | 0,4'' Einzelgrab. yel. Alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 590 nm/Brillantgelb (AlGaInP) | Weiß diffus |
LSD4011AG | LSD4011BG | 0,4'' Einzelgrab. Grüne alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 568-570 nm/Brillantgelb GRÜN (AlGaInP) | Weiß diffus |
LSD4011APG | LSD4011BPG | 0,4'' Einzelgrab. rein grüne alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 568-570 nm/Reingrün GRÜN (AlGaInP) | Weiß diffus |
LSD4011AB | LSD4011BB | 0,4'' Einzelgrab. Blaue alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 468–470 nm/BLAU (InGaN) | Weiß diffus |
LSD4011AW | LSD4011BW | 0,4'' Einzelgrab. Weiße alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | Reinweiß/kaltweiß (InGaN) | Weiß diffus |
5. Elektrische Eigenschaften und absolute Höchstwerte
Ausgestrahlt Farbe | Elektrisch optisch Eigenschaften[1] | Absolutes Maximum Bewertungen[1] | |||||
VF@ ICHF=20mA[1] | Umkehren Aktuell VR=5V | Verlustleistung | DC-Vorwärtsstrom | Spitzendurchlassstrom[2] | |||
Typ. | Max. | ||||||
Dunkelrot | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
2.0 | 2.4 | 10 | 60 | 25 | 60 | ||
Strahlendes Rot | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Strahlendes Orange | 2.1 | 2.4 | 10 | 60 | 25 | 60 | |
Strahlendes Gelbgrün | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Strahlendes Gelb | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Reines Grün | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Blau | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Reines/kaltes Weiß | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Einheit: | \ | V | V | uA | mW | mA | mA |

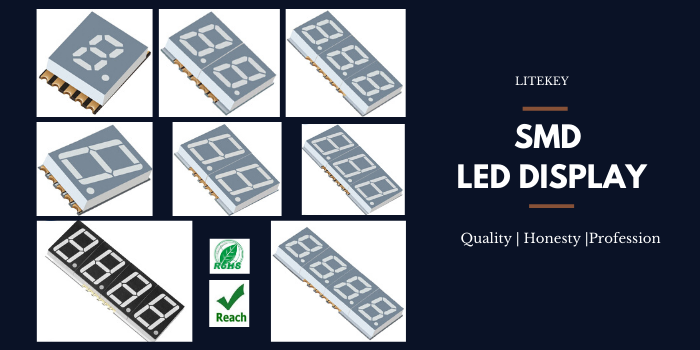

6. Typische SMD-Displaytypen:
7. Bewerbungen
Geeignet für den Innenbereich.
Audiosystem.
Set-Top-Box.
Spielmaschine.
Kanalanzeige des Fernsehers.
Numerischen Status anzeigen
Kontaktieren Sie uns für weitere Details.
8. Warum LITEKEY wählen?
1. Professioneller Service: antwortete innerhalb von 24 Stunden (an Werktagen).
2. Es stehen verschiedene fertige Formteile für SMD-Displays zur Verfügung: Es besteht keine Notwendigkeit, zusätzliche Gebühren für Formteile zu zahlen.
3. Wir können auch maßgeschneiderte Produkte anbieten, die nach Ihren Wünschen gestaltet werden.
4. Zuverlässige und stabile Qualität: 100 % Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: Produzieren Sie LED-Komponenten seit mehr als 14 Jahren.
6. Fortschrittliche Ausrüstung: Automatische Produktionsmaschinen von ASM (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.
Serie LSD4011A/B – einstellige alphanumerische Anzeige Oberflächenmontiertes Display
1. Verpackungsabmessungen und interner Schaltplan
Hinweise:
Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben.
2. Funktionen
0,4 Zoll Zeichenhöhe (Ziffer).
Die Dicke ist dünner als bei herkömmlichen Displays.
Verfügbare Elektrode: gemeinsame Kathode oder Anode
Erhältlich in verschiedenen Farben
Verpackung: in Band und Rolle (1000 Stück/Rolle) für die SMT-Fertigung.
3. Beschreibung
Das LSD4011 ist ein alphanumerisches Display mit einer Ziffernhöhe von 10,16 mm (0,4 Zoll).
Das Display bietet eine hervorragende Zuverlässigkeit bei hellem Umgebungslicht.
Das Gerät besteht aus weißen Segmenten und grauer Oberfläche.
4. Auswahlhilfe
Gemeinsame Kathode P/N | Gemeinsame Anode P/N | Beschreibung | Wellenlänge/Emissionsfarbe (Material) | Objektivtyp |
LSD4011AR | LSD4011BR | 0,4'' Einzelgrab. Rote alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 640 nm/Dunkelrot (AlGaInP) | Weiß diffus |
LSD4011AUR | LSD4011BUR | 0,4'' Einzelgrab. Rote alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 630 nm/Brilliantrot (AlGaInP) | Weiß diffus |
LSD4011AA | LSD4011BA | 0,4'' Einzelgrab. org alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 601–605 nm/Brillianorange (AlGaInP) | Weiß diffus |
LSD4011AY | LSD4011BRY | 0,4'' Einzelgrab. yel. Alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 590 nm/Brillantgelb (AlGaInP) | Weiß diffus |
LSD4011AG | LSD4011BG | 0,4'' Einzelgrab. Grüne alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 568-570 nm/Brillantgelb GRÜN (AlGaInP) | Weiß diffus |
LSD4011APG | LSD4011BPG | 0,4'' Einzelgrab. rein grüne alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 568-570 nm/Reingrün GRÜN (AlGaInP) | Weiß diffus |
LSD4011AB | LSD4011BB | 0,4'' Einzelgrab. Blaue alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | 468–470 nm/BLAU (InGaN) | Weiß diffus |
LSD4011AW | LSD4011BW | 0,4'' Einzelgrab. Weiße alphanumerische SMD-LED Anzeige, Rt. Handdezimalzahl | Reinweiß/kaltweiß (InGaN) | Weiß diffus |
5. Elektrische Eigenschaften und absolute Höchstwerte
Ausgestrahlt Farbe | Elektrisch optisch Eigenschaften[1] | Absolutes Maximum Bewertungen[1] | |||||
VF@ ICHF=20mA[1] | Umkehren Aktuell VR=5V | Verlustleistung | DC-Vorwärtsstrom | Spitzendurchlassstrom[2] | |||
Typ. | Max. | ||||||
Dunkelrot | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
2.0 | 2.4 | 10 | 60 | 25 | 60 | ||
Strahlendes Rot | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Strahlendes Orange | 2.1 | 2.4 | 10 | 60 | 25 | 60 | |
Strahlendes Gelbgrün | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Strahlendes Gelb | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Reines Grün | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Blau | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Reines/kaltes Weiß | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Einheit: | \ | V | V | uA | mW | mA | mA |
6. Typische SMD-Displaytypen:
7. Bewerbungen
Geeignet für den Innenbereich.
Audiosystem.
Set-Top-Box.
Spielmaschine.
Kanalanzeige des Fernsehers.
Numerischen Status anzeigen
Kontaktieren Sie uns für weitere Details.
8. Warum LITEKEY wählen?
1. Professioneller Service: antwortete innerhalb von 24 Stunden (an Werktagen).
2. Es stehen verschiedene fertige Formteile für SMD-Displays zur Verfügung: Es besteht keine Notwendigkeit, zusätzliche Gebühren für Formteile zu zahlen.
3. Wir können auch maßgeschneiderte Produkte anbieten, die nach Ihren Wünschen gestaltet werden.
4. Zuverlässige und stabile Qualität: 100 % Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: Produzieren Sie LED-Komponenten seit mehr als 14 Jahren.
6. Fortschrittliche Ausrüstung: Automatische Produktionsmaschinen von ASM (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.
Empfohlener SMT-Zustand:
HINWEISE:
1.Wir empfehlen Die Reflow Temperatur 245°C(±5°C).Die Maximal Löten Temperatur sollen Sei beschränkt Zu 260°C.
2. Nicht Ursache Stress Zu Die Epoxidharz Harz während Es Ist ausgesetzt Zu hoch Temperatur.
3. Nummer von Reflow Verfahren soll Sei 2 mal oder weniger.
Empfohlener SMT-Zustand:
HINWEISE:
1.Wir empfehlen Die Reflow Temperatur 245°C(±5°C).Die Maximal Löten Temperatur sollen Sei beschränkt Zu 260°C.
2. Nicht Ursache Stress Zu Die Epoxidharz Harz während Es Ist ausgesetzt Zu hoch Temperatur.
3. Nummer von Reflow Verfahren soll Sei 2 mal oder weniger.
