0805 ROT-GRÜNE ZWEIFARBIGE Oberflächenmontage-LEDs (LLS0805UR1PG1)

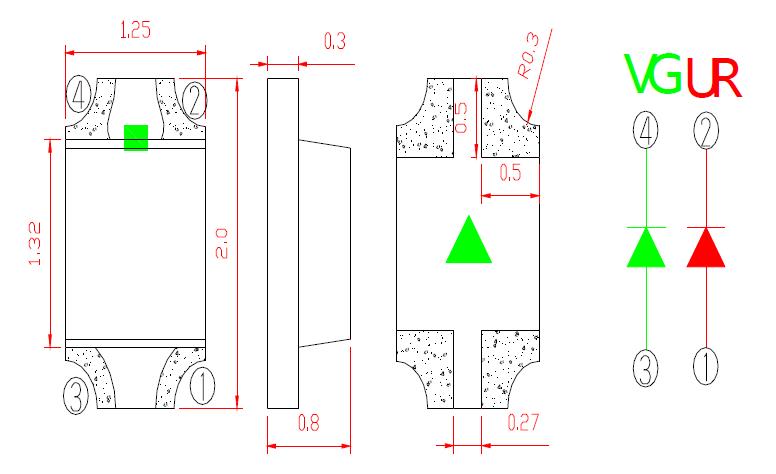

Verpackungsabmessungen von DUAL COLOR Chip-LED 0805
HINWEISE:
1. Alle Maße sind in Millimeter[Einheit] angegeben;
2. Die Toleranz beträgt ±0,1 mm (0,004 Zoll), sofern nicht anders angegeben.
3. Technische Daten können ohne vorherige Ankündigung geändert werden.
·Merkmale
2,0 * 1,25 * 0,80 mm
Einfarbiger Typ
Lötmethoden: Alle SMT-Montagemethoden
Entspricht dem ROHS-Standard
Zweifarbiger Typ.
Lötmethoden: Alle SMT-Montagemethoden.
Entspricht dem ROHS-Standard.
Extrem kleine Größe (2x1,25x0,8mm).
Betriebstemperaturbereich von -40°C bis +85°C.
0805-Industriestandard-Footprint.
Sehr gut geeignet für den Einsatz in kleinen Geräten.
Hochzuverlässige Leistung.
Großer Betrachtungswinkel.
Abstrahlende Oberfläche mit flacher Oberseite.
·Beschreibung
Diese zweifarbige Farbe SMD-LEDs 0805 werden mit hergestellt InGaN und InGaAIP auf Saphir
Leuchtdiode.
Anwendung der 0805 ROT-GRÜN-Chip-LED
Optische Anzeige
Anzeige und Hintergrundbeleuchtung in Telefon und Fax
Flache Hintergrundbeleuchtung für LCD, Schalter und Symbol
Lichtleiteranwendung
Allgemeine Verwendung
Teile-Nr. | Ausgestrahlt Farbe | Linsenfarbe | Chipmaterial |
LLS0805UR1PG1(0,80) | Red | Wasserklar | InGaAIP |
Rein Grün | InGaN |
Absolute Höchstwerte (Ta=25℃)
Artikel | Symbol | Maximal | Einheit | |
UR | PG | |||
Verlustleistung | PD | 75 | 135 | mW |
Kontinuierlicher Vorwärtsstrom | IFmax | 30 | 30 | mA |
Spitzendurchlassstrom(1/10 Arbeitszyklus 0,1 ms (Impulsbreite) | IFP | 140 | 140 | mA |
Rumgekehrte Spannung | VR | 5 | 5 | V |
Betriebstemperaturbereich | Topr | -40 bis +85 | ℃ | |
Lagertemperaturbereich | Tstg | -40 bis +85 | ℃ | |
Führen Löttemperatur | Tsol | Reflow-Löten: 260 ℃ für 5 Sek. Handlöten: 350 ℃ für 3 Sek. | ||
Elektrische/optische Eigenschaften (Ta=25℃)
Artikel | Symbol | Condition | Min. | Typ. | Max. | Einheit | ||||
UR | PG | UR | PG | UR | PG | |||||
Durchlassspannung | VF | IF=20mA | 1.9 | 3.0 | --- | --- | 2.1 | 3.4 | V | |
Lichtstärke | IV | IF=20mA | 70 | 400 | --- | --- | 150 | 600 | mcd | |
Wellenlänge | ld | IF=20mA | 620 | 518 | -- | -- | 625 | 524 | nm | |
Betrachtungswinkel | 2θ1/2 | IF=20mA | -- | -- | 120 | 120 | -- | -- | Grad | |
Rückstrom | IR | VR =5V | -- | -- | -- | -- | 10 | 10 | uA | |
·
Zuverlässigkeitstestpunkte und Bedingungen von 0805 BLUE ChipLED
NEIN. | Artikel | Testbedingung | Prüfen Std./Zyklus/Zeit | Probe Menge | Acre |
1 | Reflow | TEMPERATUR: 260 ± 5 ℃; Min.5Sek | 6 Min | 22 Stück | 0/1 |
2 | Temperaturzyklus | H:+100℃ 15 Min Bis (5 Min.) L: -40℃ 15 Min | 20 Zyklen | 22 Stück | 0/1 |
3 | Thermoschock | H:+100℃ 15 Min Bis (5 Min.) L: -40℃ 15 Min | 100 Zyklen | 22 Stück | 0/1 |
4 | Hohe Temperatur Lagerung | TEMPERATUR: 85℃ | 1000 Std | 22 Stück | 0/1 |
5 | Niedrige Temperatur Lagerung | TEMPERATUR: -40℃ | 1000 Std | 22 Stück | 0/1 |
6 | DC-Betriebsdauer | WENN=20MA | 1000 Std | 22 Stück | 0/1 |
7 | Hohe Luftfeuchtigkeit | 85 % relative Luftfeuchtigkeit | 1000 Std | 22 Stück | 0/1 |
SMT-Reflow-Lötanleitung für SMD-LED 0805
Hinweise:
1. Wir empfehlen eine Reflow-Temperatur von 245 ± 5 °C. Die maximale Löttemperatur sollte für maximal 10 Sekunden auf 260 °C begrenzt werden.
2. Belasten Sie das Epoxidharz nicht, wenn es hohen Temperaturen ausgesetzt ist.
3. Die Anzahl der Reflow-Prozesse darf das Zweifache oder weniger betragen.
Die Herstellung von Chip-LED 0805:
0805 ROT-GRÜNE ZWEIFARBIGE Oberflächenmontage-LEDs (LLS0805UR1PG1)
Verpackungsabmessungen von DUAL COLOR Chip-LED 0805
HINWEISE:
1. Alle Maße sind in Millimeter[Einheit] angegeben;
2. Die Toleranz beträgt ±0,1 mm (0,004 Zoll), sofern nicht anders angegeben.
3. Technische Daten können ohne vorherige Ankündigung geändert werden.
·Merkmale
2,0 * 1,25 * 0,80 mm
Einfarbiger Typ
Lötmethoden: Alle SMT-Montagemethoden
Entspricht dem ROHS-Standard
Zweifarbiger Typ.
Lötmethoden: Alle SMT-Montagemethoden.
Entspricht dem ROHS-Standard.
Extrem kleine Größe (2x1,25x0,8mm).
Betriebstemperaturbereich von -40°C bis +85°C.
0805-Industriestandard-Footprint.
Sehr gut geeignet für den Einsatz in kleinen Geräten.
Hochzuverlässige Leistung.
Großer Betrachtungswinkel.
Abstrahlende Oberfläche mit flacher Oberseite.
·Beschreibung
Diese zweifarbige Farbe SMD-LEDs 0805 werden mit hergestellt InGaN und InGaAIP auf Saphir
Leuchtdiode.
Anwendung der 0805 ROT-GRÜN-Chip-LED
Optische Anzeige
Anzeige und Hintergrundbeleuchtung in Telefon und Fax
Flache Hintergrundbeleuchtung für LCD, Schalter und Symbol
Lichtleiteranwendung
Allgemeine Verwendung
Teile-Nr. | Ausgestrahlt Farbe | Linsenfarbe | Chipmaterial |
LLS0805UR1PG1(0,80) | Red | Wasserklar | InGaAIP |
Rein Grün | InGaN |
Absolute Höchstwerte (Ta=25℃)
Artikel | Symbol | Maximal | Einheit | |
UR | PG | |||
Verlustleistung | PD | 75 | 135 | mW |
Kontinuierlicher Vorwärtsstrom | IFmax | 30 | 30 | mA |
Spitzendurchlassstrom(1/10 Arbeitszyklus 0,1 ms (Impulsbreite) | IFP | 140 | 140 | mA |
Rumgekehrte Spannung | VR | 5 | 5 | V |
Betriebstemperaturbereich | Topr | -40 bis +85 | ℃ | |
Lagertemperaturbereich | Tstg | -40 bis +85 | ℃ | |
Führen Löttemperatur | Tsol | Reflow-Löten: 260 ℃ für 5 Sek. Handlöten: 350 ℃ für 3 Sek. | ||
Elektrische/optische Eigenschaften (Ta=25℃)
Artikel | Symbol | Condition | Min. | Typ. | Max. | Einheit | ||||
UR | PG | UR | PG | UR | PG | |||||
Durchlassspannung | VF | IF=20mA | 1.9 | 3.0 | --- | --- | 2.1 | 3.4 | V | |
Lichtstärke | IV | IF=20mA | 70 | 400 | --- | --- | 150 | 600 | mcd | |
Wellenlänge | ld | IF=20mA | 620 | 518 | -- | -- | 625 | 524 | nm | |
Betrachtungswinkel | 2θ1/2 | IF=20mA | -- | -- | 120 | 120 | -- | -- | Grad | |
Rückstrom | IR | VR =5V | -- | -- | -- | -- | 10 | 10 | uA | |
·
Zuverlässigkeitstestpunkte und Bedingungen von 0805 BLUE ChipLED
NEIN. | Artikel | Testbedingung | Prüfen Std./Zyklus/Zeit | Probe Menge | Acre |
1 | Reflow | TEMPERATUR: 260 ± 5 ℃; Min.5Sek | 6 Min | 22 Stück | 0/1 |
2 | Temperaturzyklus | H:+100℃ 15 Min Bis (5 Min.) L: -40℃ 15 Min | 20 Zyklen | 22 Stück | 0/1 |
3 | Thermoschock | H:+100℃ 15 Min Bis (5 Min.) L: -40℃ 15 Min | 100 Zyklen | 22 Stück | 0/1 |
4 | Hohe Temperatur Lagerung | TEMPERATUR: 85℃ | 1000 Std | 22 Stück | 0/1 |
5 | Niedrige Temperatur Lagerung | TEMPERATUR: -40℃ | 1000 Std | 22 Stück | 0/1 |
6 | DC-Betriebsdauer | WENN=20MA | 1000 Std | 22 Stück | 0/1 |
7 | Hohe Luftfeuchtigkeit | 85 % relative Luftfeuchtigkeit | 1000 Std | 22 Stück | 0/1 |
SMT-Reflow-Lötanleitung für SMD-LED 0805
Hinweise:
1. Wir empfehlen eine Reflow-Temperatur von 245 ± 5 °C. Die maximale Löttemperatur sollte für maximal 10 Sekunden auf 260 °C begrenzt werden.
2. Belasten Sie das Epoxidharz nicht, wenn es hohen Temperaturen ausgesetzt ist.
3. Die Anzahl der Reflow-Prozesse darf das Zweifache oder weniger betragen.
Die Herstellung von Chip-LED 0805:
