LD10018BUR
LITEKEY
8531200000
1,0 Zoll rote alphanumerische LED-Anzeige(LD10018BUR)

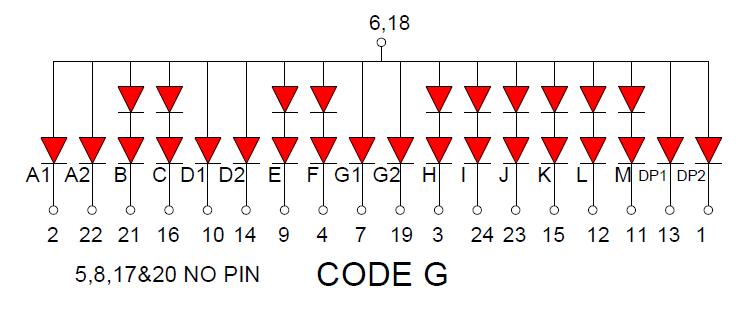

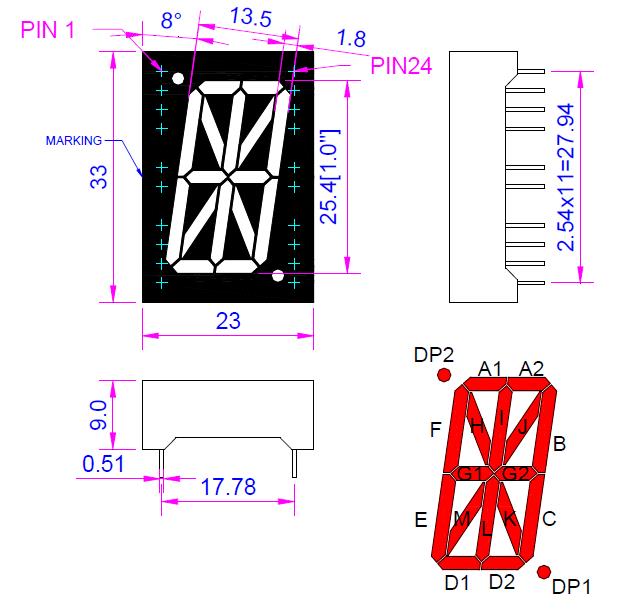

1. Äußere Masse und interner Schaltplan
Anmerkungen:
Alle Maße sind in Millimeter (Zoll) Toleranz sind 0,25 mm (0,010), sofern nicht anders angegeben.
2. Zeichen
ZEICHEN |
| Chipmaterial: AlGaInP Ultra Bright Red LED Chip |
3.Absolute Maximalwerte (Ta = 25℃)
PARAMETER | SYMBOL | MAXIMALE BEWERTUNG | UNIT |
Energieverschwendung | PD | 78 | mW |
Spitzendurchlassstrom (1/10 Duty Cycle, 0,1 ms Pulsbreite) | IGIPFEL | 90 | mA |
DC-Durchlassstrom | IF | 30 | mA |
Sperrspannung | VR | 5 | V |
Elektrostatische Entladung | ESD | 1000 | V |
Betriebstemperaturbereich | Topr / Tstg | -40 ° Cbis + 85 ° C | |
Lagertemperaturbereich | Topr / Tstg | -40 ° Cbis + 100 ° C | |
4. Elektrische Eigenschaften und absolute Maximalwerte
PARAMETER | SYMBOL | MINDEST | TYP | Max | UNIT | TESTBEDINGUNG (Pro Chip) |
Durchlassspannung | VF | - | 2.0 | 2.6 | V | IF= 20 mA |
Lichtintensität | IV | 30 | 45 | - | mcd | IF= 20 mA |
Spitzenemissionswellenlänge | λp | - | 640 | - | nm | IF= 20 mA |
Dominante Emissionswellenlänge | λd | - | 630 | - | nm | IF= 20 mA |
Spektrallinie halbe Breite | Δλ | - | 20 | - | nm | IF= 20 mA |
Rückstrom | IR | - | - | 10 | uA | VR= 5 V |
Kontaktieren Sie uns für weitere Details.
Unser QC-System:
Fabrikübersicht und Produktionsprozess
Unsere Dienstleistungen / Warum LITEKEY wählen?
1. Professioneller Service: innerhalb von 24 Stunden (an Werktagen) geantwortet.
2. Verschiedene fertige Formteile aus LED-Lampen sind erhältlich: Für Formteile ist keine zusätzliche Gebühr erforderlich.
3. Wir können auch kundengebundene Produkte zur Verfügung stellen und entsprechend Ihrer Nachfrage entwerfen.
4. Zuverlässige und beständige Qualität: 100% Prüfung für jedes Stück. Automatische Prüf- und Bin-Code-Auswahlmaschine.
5. Erfahrung: produzieren LED-Komponenten seit mehr als 14 Jahren.
6. Erweiterte Ausrüstung: ASM automatische Produktionsmaschinen (größte Marke in LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und Entwicklung, Produktion und Vertrieb.
