2,3-Zoll-8x8-Punktmatrix-LED-Display
Es stehen verschiedene Farben zur Verfügung;
Es sind sowohl gemeinsame Kathoden- als auch Anoden-Punktmatrix-LEDs erhältlich.
LED-Punkt 1 in der Reihe ist mit Pin 9 verbunden, und LED-Punkt 1 in der Spalte ist mit Pin 13 verbunden;
16-poliges LED-Matrix-Anzeigemodul;
Reflektoren mit schwarzer, weißer oder grauer Oberfläche sind erhältlich;

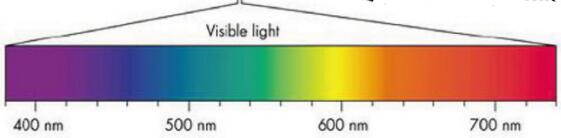

5. Verfügbare emittierte Farben:
Rot 635 nm, Orange 525 nm, Bernstein 605 nm, Gelb 590 nm, Gelbgrün 572 nm, Reingrün 520 nm, Blau 470 nm
6. IC-kompatibel
9. RoHS- und REACH-zertifiziert

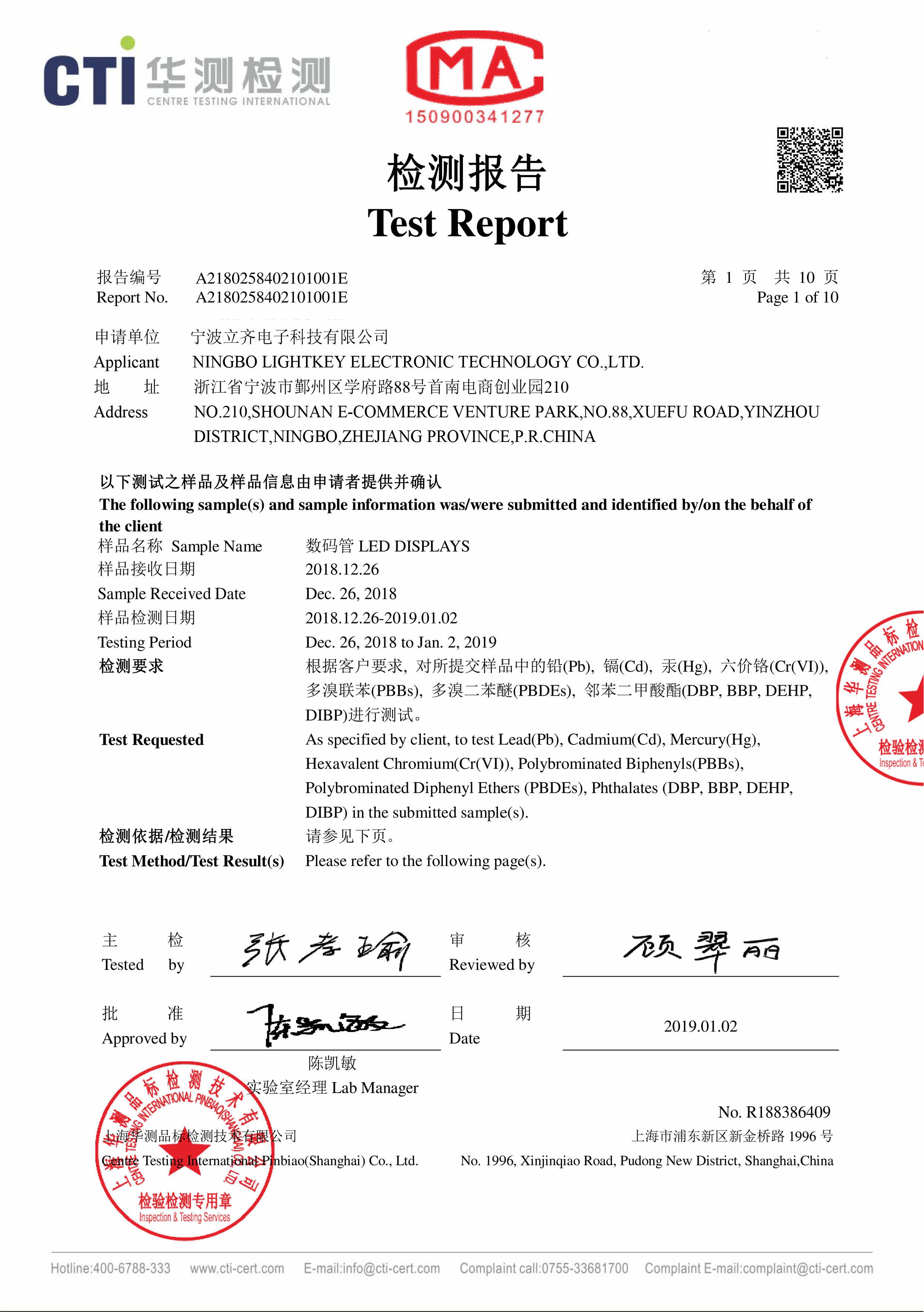

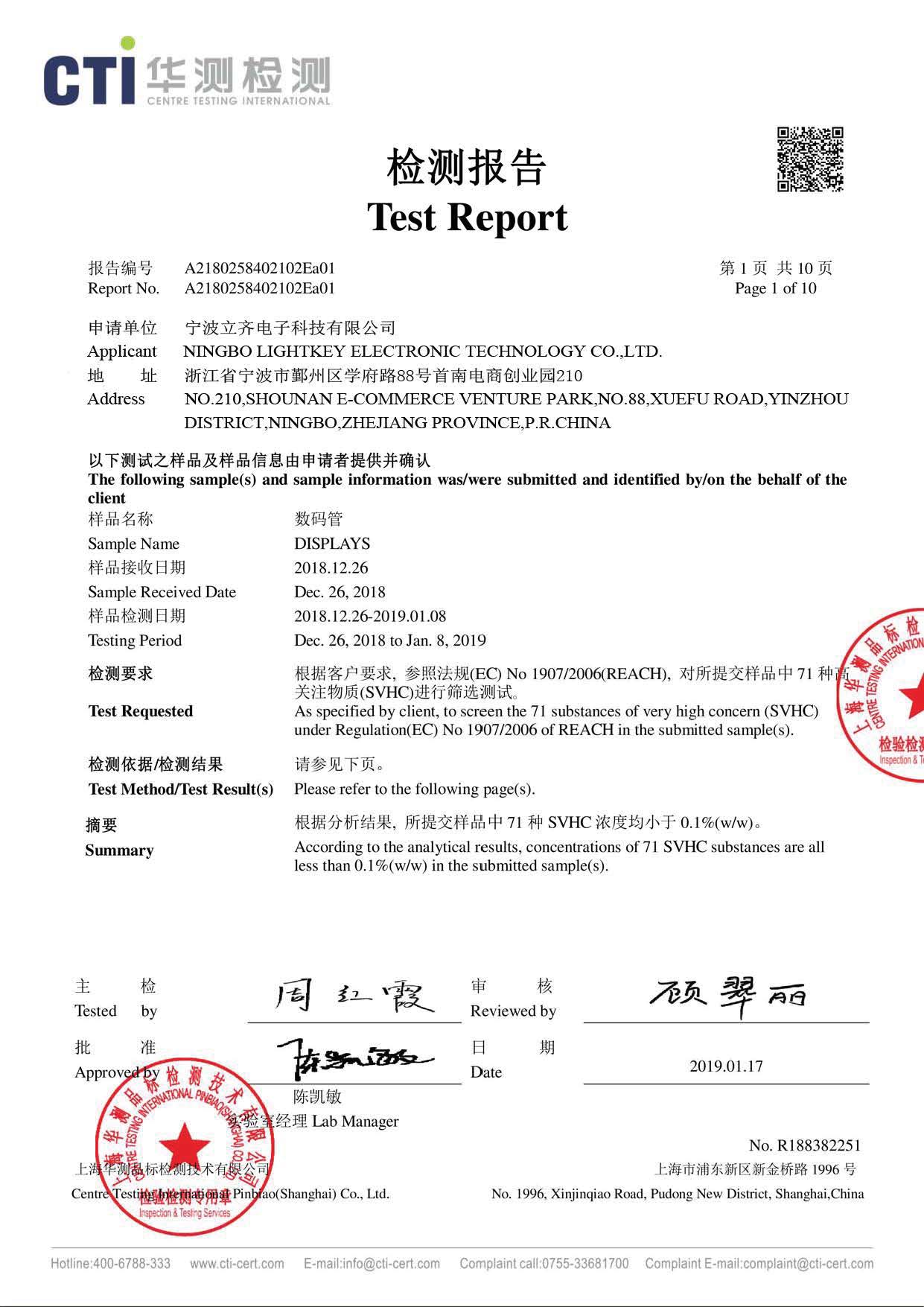

Prüfbericht – RoHS-Konformität | Prüfbericht – REACH-Konformität |
Zahlungsbedingungen: TT, Western Union, L/C, Bargeld oder Paypal
2,3-Zoll-8x8-Punktmatrix-LED-Display
Es stehen verschiedene Farben zur Verfügung;
Es sind sowohl gemeinsame Kathoden- als auch Anoden-Punktmatrix-LEDs erhältlich.
LED-Punkt 1 in der Reihe ist mit Pin 9 verbunden, und LED-Punkt 1 in der Spalte ist mit Pin 13 verbunden;
16-poliges LED-Matrix-Anzeigemodul;
Reflektoren mit schwarzer, weißer oder grauer Oberfläche sind erhältlich;
5. Verfügbare emittierte Farben:
Rot 635 nm, Orange 525 nm, Bernstein 605 nm, Gelb 590 nm, Gelbgrün 572 nm, Reingrün 520 nm, Blau 470 nm
6. IC-kompatibel
9. RoHS- und REACH-zertifiziert
Prüfbericht – RoHS-Konformität | Prüfbericht – REACH-Konformität |
Zahlungsbedingungen: TT, Western Union, L/C, Bargeld oder Paypal
Gehäuseabmessungen und interne Schaltkreiszeichnungen:
Hinweise:
1. Alle Maße sind in Millimetern (Zoll) angegeben, die Toleranz beträgt + 0,25 mm (0,01 Zoll), sofern nicht anders angegeben.
2. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
3. Der Abstand zwischen Reflektor und Leiterplatte darf 0,25 mm nicht überschreiten.
2,3 Zoll 8x8 Punktmatrix-LED-Display Auswahlhilfe:
Teile-Nr. | Beschreibung | IF=20mA pro Punkt | |
Min. | Typ. | ||
LM23088AR | CC[1], Superrote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 8 | 10 |
LM23088BR | CA[2], Superrote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 8 | 10 |
LM23088AUR | CC[1], ultrarote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUR | CA[2], ultrarote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUO | CC[1], ultraorange (625 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 45 | 60 |
LM23088BUO | CA[2], ultraorange (625 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 45 | 60 |
LM23088AUA | CC[1], Ultra-Bernstein (605 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUA | CA[2], Ultra-Bernstein (605 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUY | CC[1], Ultra-Bernstein (595 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088KAUFEN | CA[2], Ultra-Bernstein (595 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUG | CC[1], ultragrüne (572 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUG | CA[2], ultragrüne (572 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088APG | CC[1], reines Grün (525 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 120 | 300 |
LM23088BPG | CA[2], reines Grün (525 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 120 | 300 |
LM23088AUB | CC[1], ultrablaue (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUB | CA[2], ultrablaue (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUW | CC[1], ultraweiße (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 100 | 120 |
LM23088BUW | CA[2], ultraweiße (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 100 | 120 |
Einheit: | \ | mcd | mcd |
Wo können Sie sie verwenden?
Sie können sie drinnen oder halb im Freien verwenden, wie zum Beispiel:
Indoor- oder Semi-Outdoor-Unterhaltungsorte
Parkplatz Spielmaschine Hochgeschwindigkeitsbahnhof
Gehäuseabmessungen und interne Schaltkreiszeichnungen:
Hinweise:
1. Alle Maße sind in Millimetern (Zoll) angegeben, die Toleranz beträgt + 0,25 mm (0,01 Zoll), sofern nicht anders angegeben.
2. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
3. Der Abstand zwischen Reflektor und Leiterplatte darf 0,25 mm nicht überschreiten.
2,3 Zoll 8x8 Punktmatrix-LED-Display Auswahlhilfe:
Teile-Nr. | Beschreibung | IF=20mA pro Punkt | |
Min. | Typ. | ||
LM23088AR | CC[1], Superrote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 8 | 10 |
LM23088BR | CA[2], Superrote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 8 | 10 |
LM23088AUR | CC[1], ultrarote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUR | CA[2], ultrarote (640 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUO | CC[1], ultraorange (625 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 45 | 60 |
LM23088BUO | CA[2], ultraorange (625 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 45 | 60 |
LM23088AUA | CC[1], Ultra-Bernstein (605 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUA | CA[2], Ultra-Bernstein (605 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, LED-Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUY | CC[1], Ultra-Bernstein (595 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088KAUFEN | CA[2], Ultra-Bernstein (595 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUG | CC[1], ultragrüne (572 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUG | CA[2], ultragrüne (572 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088APG | CC[1], reines Grün (525 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 120 | 300 |
LM23088BPG | CA[2], reines Grün (525 nm), 8 x 8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 120 | 300 |
LM23088AUB | CC[1], ultrablaue (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUB | CA[2], ultrablaue (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUW | CC[1], ultraweiße (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 100 | 120 |
LM23088BUW | CA[2], ultraweiße (470 nm) 8x8 LED-Punktmatrix, 2 Zoll Matrixhöhe, runde LED-Punktgröße 5 mm, Matrixmodulgröße: 60,2 x 60,2 mm. | 100 | 120 |
Einheit: | \ | mcd | mcd |
Wo können Sie sie verwenden?
Sie können sie drinnen oder halb im Freien verwenden, wie zum Beispiel:
Indoor- oder Semi-Outdoor-Unterhaltungsorte
Parkplatz Spielmaschine Hochgeschwindigkeitsbahnhof
