LLS3014WW-AJ-29G-04-80
LITEKEY
8541410000
ROHS CHITHIANS WEISS 3014 Top-emittierter SMD geführt vom Experten China Manufacturier
3014 LEDs verlängern das branchenführende Portfolio von Litekey von LEDS -Klassen -LEDs auf einen breiteren Satz von Anwendungen.
Es kombiniert eine hohe Wirksamkeit und einen hervorragenden Wert in einem zuverlässigen Package.
Es ist auch für Leuchtanwendungen mit niedriger Dichte optimiert, bei denen eine hohe Wirksamkeit und ein reibungsloses Erscheinungsbild
sind kritisch, z. B. Downlights, Troffers und Panel -Leuchten.
Die 3014 LEDS -Serie bietet hohe CRI und ist für Beleuchtungsanwendungen optimiert, bei denen eine gute Farbqualität von entscheidender Bedeutung ist.
Produktparameter
Größe: 3,0 mm × 1,5 mm
0,1 W niedrigere Leistung LED
Niedrige Betriebsspannung, geringem Stromverbrauch, lange Lebensdauer
PB -kostenlose Produkte (konform mit EU ROHS)
Geeignet für alle SMT -Baugruppen
Feuchtigkeitsempfindlichkeitsstufe: Stufe 4
Chipmaterialien:Würfelmaterial: Ingan; Helle Farbe: Warmweiß; Linsenfarbe: Gelb diffus

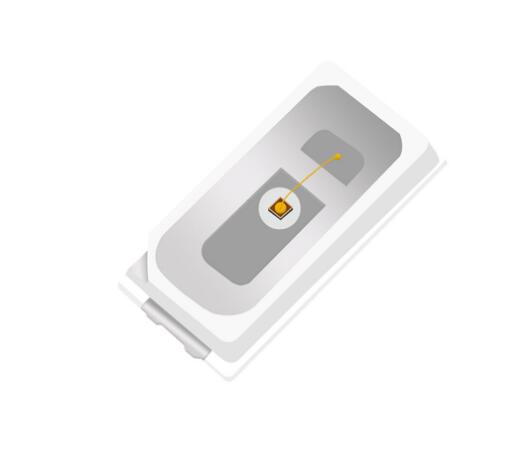

·LED -Foto

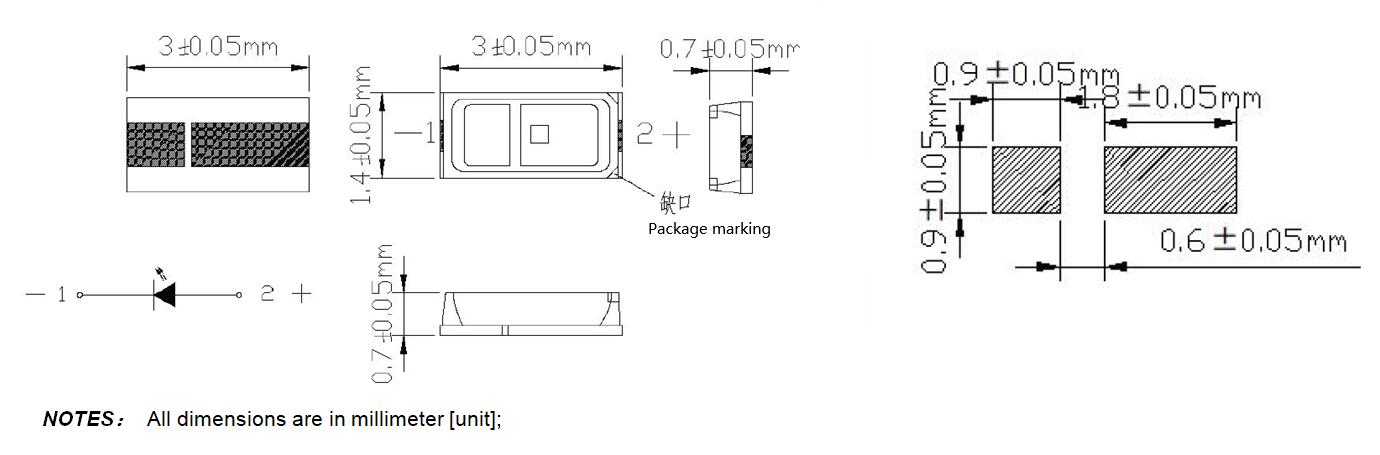

·Umrissdimension
·Auswahlhilfe
P/n | Farbbehälter | Lichtstrom IF= 30 mA |
LLS3014WW-AJ-29G-04-80 | 29g (2958 ± 87k) | 10-12lm |
LLS3014NW-AJ-41G-03-80 | 41 g (4123 ± 137K) | |
LLS3014PW-AJ-62G-07-80 | 62 g (6275 ± 255k) |
·Absolute maximale Bewertungen (TA = 25℃)
Artikel | Symbol | Maximal | Einheit | Testbedingung |
Energieverschwendung | PD | 100 | MW | If = 30 mA |
Kontinuierlicher Vorwärtsstrom | WENN | 30 | ma | - |
Gepulster Vorwärtsstrom (1/10 Arbeitszyklus 0,1 ms Impuls Breite) | WENN P | 50 | ma | - |
Rückspannung | Vr | 5 | V | - |
Elektrostatische Entladung (HBM) | ESD | 2000 | V | - |
Betriebstemperaturbereich | Topr | -30 bis+80 | ℃ | - |
Lagertemperaturbereich | TSTG | -30 bis+85 | ℃ | - |
Thermischer Widerstand | Rthj-s | 20 | ℃/w | |
Stellentemperatur | Tj | ≤ 125 | ℃ | - |
·Elektrische/optische Eigenschaften (TA = 25℃)
Artikel | Symbol | Condition | Mindest. | Typ. | Max | Einheit |
Vorwärtsspannung | Vf | If = 30 mA | 2.8 | - | 3.4 | V |
Leuchtstärke | Iv | If = 30 mA | 10 | - | 12 | lm |
Farbtemperatur | CCt | If = 30 mA | 29g (2958 ± 87k) 41 g (4123 ± 137K) 62 g (6275 ± 255k) | k | ||
Blickwinkel | 2 & thgr; 1/2 | If = 30 mA | - | 120 | - | Grad |
Rückstrom | Ir | Vr = 5v | - | - | 10 | μA |
Farbwiedergabe -Index | Ra | If = 30 mA | 80 | - | - | - |
·Anwendung
Kanalbuchstaben/ Architekturbeleuchtung/ variable Nachrichtenzeichen (VMS)
Preisveränderer, insbesondere Outdoor -Umgebung
Sicherheitsüberwachung, Autolichter, 3C -Indikator, Ampeln
7. Konzentration: Wir konzentrieren uns auf LED -Forschung und -entwicklung, Produktion und Verkauf.
