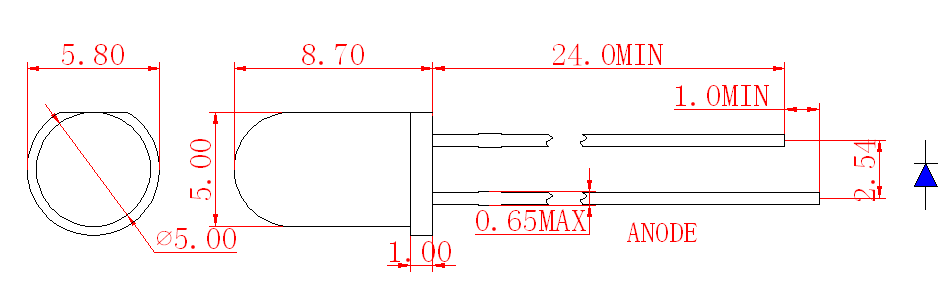

5 mm reine grüne runde LED -Lampe mit grünem Len

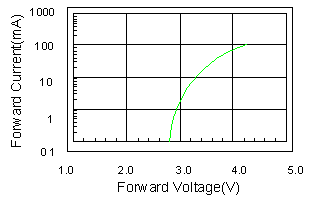

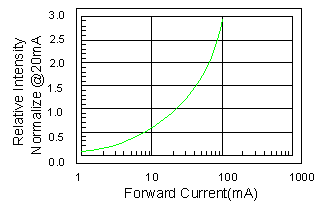

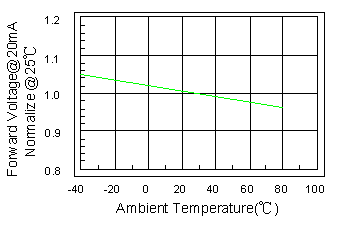

·Empfohlene Wellenlötprofile:

Hinweise:

1.Empfehlen Sie eine Vorheiztemperatur von 105℃ oder weniger (gemessen mit einem Thermoelement).

 an den LED-Pins befestigt) vor dem Eintauchen in die Lotwelle mit maximalem Lotbad

 Temperatur von 260℃.

2. Spitzenwellenlöttemperatur zwischen 245 und 255 °C für 3 Sekunden (maximal 5 Sekunden).

3. Belasten Sie das Epoxidharz nicht, wenn die Temperatur über 85 °C liegt.

4. Vorrichtungen sollten beim Montage- und Lötvorgang keine Belastung auf die Komponente ausüben.

Mehr als ein Wellenlöten ist nicht zulässig.

·Allgemeine Geschäftsbedingungen für die Nutzung dieses Dokuments

1.  Die in diesem Dokument enthaltenen Informationen spiegeln repräsentative Nutzungsszenarien wider und dienen lediglich der technischen Referenz.

2.  Die in diesem Dokument genannten Teilenummern, Typen und Spezifikationen können künftig ohne vorherige Ankündigung geändert und verbessert werden. Vor der Verwendung in der Produktion sollte sich der Kunde das neueste Datenblatt mit den aktualisierten Spezifikationen ansehen.

3.  Wenn Sie die in diesem Dokument genannten Produkte verwenden, stellen Sie bitte sicher, dass das Produkt innerhalb der im Datenblatt angegebenen Umgebungs- und elektrischen Grenzwerte betrieben wird. Wenn die Nutzung durch den Kunden die angegebenen Grenzen überschreitet, übernimmt LITEKEY keine Verantwortung für etwaige Folgeprobleme.

Die Informationen in diesem Dokument gelten für den typischen Einsatz in Anwendungen der Unterhaltungselektronik. Wenn die Anwendung des Kunden besondere Anforderungen an die Zuverlässigkeit stellt oder lebensgefährliche Belastungen mit sich bringt, wie z. B. im Automobil- oder Medizinbereich, wenden Sie sich bitte an den LITEKEY-Vertreter, um weitere Unterstützung zu erhalten.

1. Lagerbedingungen:

A.  Vermeiden Sie, dass das Produkt weiterhin der Umgebung mit kondensierender Feuchtigkeit ausgesetzt wird, und halten Sie das Produkt von schnellen Schwankungen der Umgebungstemperatur fern.

B.  LEDs sollten bei einer Temperatur von ≤ 30 °C und einer relativen Luftfeuchtigkeit von ≤ 60 % gelagert werden.

C.  Es wird empfohlen, das Produkt in der versiegelten Originalverpackung innerhalb von 72 Stunden nach dem Öffnen zusammenzubauen. Das Produkt, das länger als eine Woche in der geöffneten Verpackung aufbewahrt wird, sollte 30 (+10/-0) Stunden lang bei 85–100 °C gebacken werden.

2. Der Anschlussabstand der LED muss beim Bauen mit dem Abstand der Befestigungslöcher auf der Leiterplatte übereinstimmen. Um sicherzustellen, dass der Lead-Pitch mit dem Pitch übereinstimmt, kann eine Lead-Forming erforderlich sein. In der folgenden Abbildung finden Sie die richtigen Vorgehensweisen zur Lead-Formung. (Abb.①)

4. Verwenden Sie beim Formen der Leitungen Werkzeuge oder Vorrichtungen, um die Leitungen sicher zu halten, damit die Biegekraft nicht auf die LED-Linse und ihre inneren Strukturen übertragen wird. Führen Sie kein Leadforming durch, nachdem die Komponente auf der Leiterplatte montiert wurde. (Abb. ④)

5. Biegen Sie die Leitungen nicht mehr als zweimal. (Abb.⑤)

6. Während des Lötens sollten Bauteilabdeckungen und Halterungen Freiraum lassen, um eine schädliche Belastung der LED beim Löten zu vermeiden

7. Durchgangsloch-LEDs sind nicht mit Reflow-Löten kompatibel.

8. Reinigung:

A.  Bei Raumtemperatur sollte die Reinigung bei Bedarf nur mit Isopropylalkohol für eine Dauer von nicht mehr als einer Minute erfolgen. Vor Gebrauch bei Raumtemperatur trocknen.

B.  Reinigen Sie die LEDs nicht mit Ultraschall. Wenn es unbedingt erforderlich ist, hängt der Einfluss der Ultraschallreinigung auf die LEDs von Faktoren wie der Ultraschallleistung und dem Montagezustand ab. Die Ultraschallreinigung muss vorab qualifiziert werden, um sicherzustellen, dass die LED dadurch nicht beschädigt wird.

9. Sonstiges:

A.  Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. LITEKEY behält sich die Befugnis zu wesentlichen Änderungen der oben genannten Spezifikation vor.

B.  Bitte beachten Sie bei der Verwendung dieses Produkts die in diesen Datenblättern aufgeführten absoluten Höchstwerte und Anwendungshinweise. LITEKEY übernimmt keine Verantwortung für Schäden, die durch die Verwendung des Produkts entstehen, das nicht den absoluten Höchstwerten und den in diesen Datenblättern enthaltenen Anweisungen entspricht.

Diese Spezifikationsblätter enthalten Materialien, die durch das Urheberrecht von LITEKEY COMPANY LIMITED geschützt sind. Bitte vervielfältigen Sie sie nicht ohne die Zustimmung von LITEKEY.
