LST5050WY
Stück
1000 stück
Eigenschaften
Lichtfarbe: Weiß
1.000 Stück / Rolle, RoHS-konform

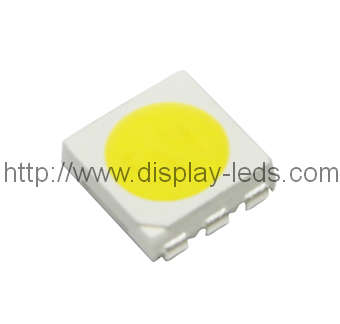

LST5050WY - 5050 PLCC6 Top SMD LED in weiß
Auswahlhilfe
| Teilenummer | Würfel | Linse Art | Lichtstärke (mcd) bei 20 mA * 3 | Lichtstrom (lm) bei 20mA * 3 | Blickwinkel | ||
| Mindest. | Max. | Mindest | Typ | 2θ1 / 2 | |||
| LTL-5050WY | WEISS (InGaN) | Gelb diffundiert | 5900 | 6600 | 18 | 20 | 120 ° |
| 6600 | 7600 | ||||||
| 7600 | 8500 | ||||||
Hinweis:
1. q1 / 2 ist der Winkel von der optischen Mittellinie, wobei die Lichtstärke 1/2 des optischen Mittellinienwerts beträgt.
2. Die oben angegebene Toleranz für die Messung der Lichtstärke beträgt ± 10%.
Elektrische / optische Eigenschaften bei Ta = 25 ℃
| Parameter | Symbol | Mindest. | Typ. | Max. | Einheiten | Test-Bedingungen |
| Durchlassspannung | VF | 2.8 | --- | 3.4 | V | IF = 20 mA * 3 |
| Rückstrom | IR | --- | --- | 10 | μA | VR = 5 V |
| Farbkoordinaten | X | --- | 0.31 | --- | --- | IF = 20 mA * 3 |
| Y | --- | 0.32 | --- | --- | IF = 20 mA * 3 | |
| Farbtemperatur | Tc | --- | 6500 | --- | K | IF = 20 mA * 3 |
| Farbwiedergabeindex | CR | 70 | --- | --- | Ra | IF = 20 mA * 3 |
Absolute Maximalwerte bei Ta = 25 ℃
| Parameter | Symbol | Bewertung | Einheiten |
| Energieverschwendung | Pd | 315 | mW |
| DC-Durchlassstrom pro Chip | WENN | 30 | mA |
| Spitzendurchlassstrom [1] | WENN P | 300 | mA |
| Sperrspannung | VR | 5 | V |
| Elektrostatische Entladung (HBM) | ESD | 1000 | V |
| Betriebstemperatur | Topr | -40 ~ +85 | ℃ |
| Lagertemperatur | Tstg | -40 ~ +100 | ℃ |
Hinweis:
1,1 / 10 Arbeitszyklus, 0,1 ms Impulsbreite.
2. Die oben angegebene Toleranz für die Vorwärtsspannungsmessung ± 0,1V
3. Die oben angegebenen Toleranzen für die Farbkoordinatenmessung ± 0,003
