LTO56URCZP-650
LITEKEY
8477900000
Produktname: Laserdiode Red Typ.12MW 650 nm, bis 56 Paket

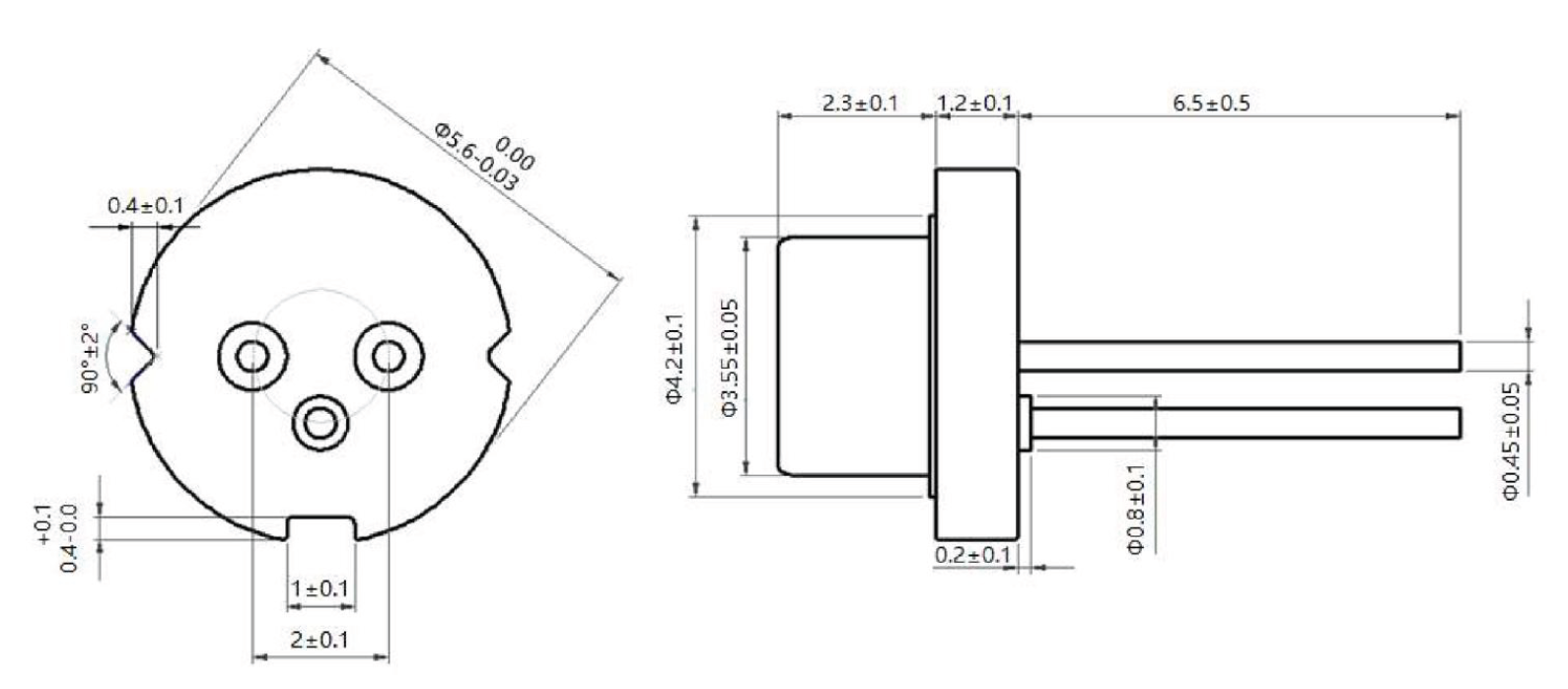

1. pAckage -Abmessungen

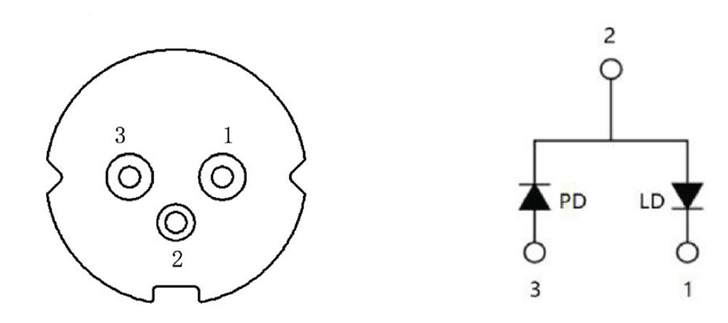

Bottomansicht und empfehlen Sie die Verbindung
·Absolute maximale Bewertungen (TA = 25 ℃)
Parameter | Symbol | Wert | Einheit |
Max optische Ausgabe Leistung | Po | 12 | MW |
Rückwärtsspannungslaser | Vr | 2 | V |
Rückspannungspin PD | VR (PIN) | 30 | V |
Betriebstemperatur | Spitze | -40 ~+60 | ℃ |
Lagertemperatur | TSTG | -40 ~+60 | ℃ |
Löttemperatur | Tsol | Max. 260 ℃ für 3 Sekunden Max. | |
NOTIZ:
1. Impuls Vorwärtsstromzustand: Dienst 1% und Pulsbreite = 10US.
2. Lötzustand: Der Lötzustand muss mit 5 Sekunden bei 250 ° C abgeschlossen sein.
·Elektrische/optische Eigenschaften (TA = 25 ℃)
Parameter | Symbol | Wert | Einheit | ||
Min. | Typ. | Max. | |||
Betriebsspannung | Vf | - | 2.2 | 2.3 | V |
Betriebsstrom | WENN | - | 22 | 25 | ma |
Optische Ausgangsleistung | Po | - | 12 | - | MW |
Laserwellenlänge | λ | - | 650 | 660 | nm |
Strom überwachen | Ich bin | - | 0.3 | 0.6 | ma |
Schwellenstrom | Ith | - | 11 | 15 | ma |
Effizienz der Steigung | Se | 0.6 | 0.9 | - | W/a |
Strahldivergenz (parallel/vertikal) | θ | - | 36/7 | 38/10 | Grad |
7. Konzentration: Wir konzentrieren uns auf LED -Forschung und -entwicklung, Produktion und Verkauf.
