LLS5730WW-26G-80-0.5W
LITEKEY
8541410000
ROHS CHITHIANS WEISS 5730 SMD LEODE VON EXPEREM CHINA PHINA MEeichern
5730 SMD -LEDs verlängern das branchenführende Portfolio von Litekey an LEDS -Klassen -LEDs auf einen breiteren Satz von Anwendungen.
Es kombiniert eine hohe Wirksamkeit und einen hervorragenden Wert in einem zuverlässigen Package.
Es ist auch für Leuchtanwendungen mit niedriger Dichte optimiert, bei denen eine hohe Wirksamkeit und ein reibungsloses Erscheinungsbild
sind kritisch, z. B. Downlights, Troffers und Panel -Leuchten.
Die 3014 LEDS -Serie bietet hohe CRI und ist für Beleuchtungsanwendungen optimiert, bei denen eine gute Farbqualität von entscheidender Bedeutung ist.
Produktparameter
Paketgröße: 5,7 mm × 3,0 mm SMT -LED, 0,8 mm Dicke
0,5 W LED mit geringer Leistung
Leuchtintensität: 55-65LM
Typ. Strahlung: 120o
CRI: 80 (min)
Hohe Zuverlässigkeit und Anti-Vulkanisierung
Niedrige Betriebsspannung, geringem Stromverbrauch, lange Lebensdauer
Geeignet für alle SMT -Baugruppen
Feuchtigkeitsempfindlichkeitsstufe: Stufe 4
PB -kostenlose Produkte (konform mit EU ROHS)
Würfelmaterial: Ingan/Aigainp; Helle Farbe: Weiß; Linsenfarbe: Gelb diffus

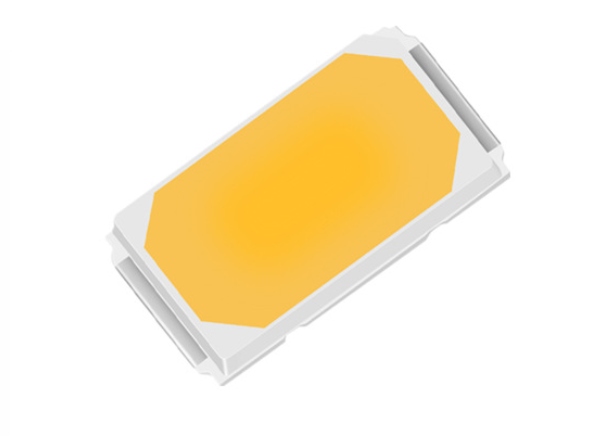

·LED -Foto

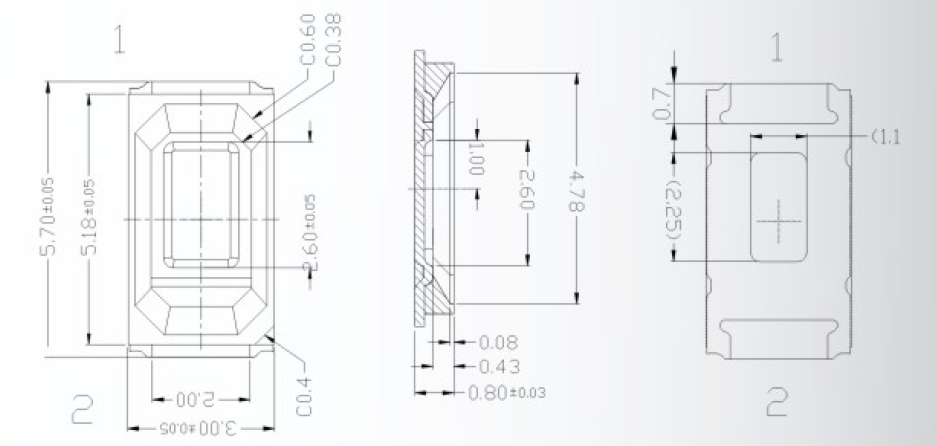

·Umrissdimension
·Auswahlhilfe
P/n | Farbbehälter | Lichtstrom If = 150 mA |
LLS5730WW-26G-80-0.5W | 26g (2653 ± 72k) | 55-65lm |
LLS5730WW-29G-80-0.5W | 29g (2958 ± 87k) | 55-65lm |
LLS5730NW-41G-80-0.5W | 41 g (4123 ± 137K) | 55-65lm |
LLS5730NW-52G-80-0.5W | 52G (5169 ± 141k) | 55-65lm |
LLS5730PW-62G-80-0.5W | 62 g (6275 ± 255k) | 55-65lm |
·Absolute maximale Bewertungen (TA = 25℃)
Artikel | Symbol | Maximal | Einheit |
Energieverschwendung | PD | 500 | MW |
Kontinuierlicher Vorwärtsstrom | WENN | 150 | ma |
Gepulster Vorwärtsstrom (1/10 Arbeitszyklus 0,1 ms Impuls Breite) | WENN P | 200 | ma |
Rückspannung | Vr | 5 | V |
Elektrostatische Entladung (HBM) | ESD | 2000 | V |
Betriebstemperaturbereich | Topr | -30 bis+80 | ℃ |
Lagertemperaturbereich | TSTG | -30 bis+85 | ℃ |
Thermischer Widerstand | Rthj-s | 25 | ℃/w |
Stellentemperatur | Tj | ≤ 125 | ℃ |
·Elektrische/optische Eigenschaften (TA = 25℃)
Artikel | Symbol | Condition | Mindest. | Typ. | Max | Einheit |
Vorwärtsspannung | Vf | If = 150 mA | 2.8 | - | 3.4 | V |
Leuchtstärke | Iv | If = 150 mA | 55 | - | 65 | lm |
Farbtemperatur | CCt | If = 150 mA | 26g (2653 ± 72k) 29g (2958 ± 87k) 41 g (4123 ± 137K) 52G (5169 ± 141k) 62 g (6275 ± 255k) | K | ||
Blickwinkel | 2 & thgr; 1/2 | If = 150 mA | - | 120 | - | Grad |
Rückstrom | Ir | Vr = 5v | - | - | 10 | μA |
Farbwiedergabe -Index | Ra | If = 150 mA | 80 | - | - | - |
·Anwendung
Tischlampe
Flächenlichter
Scheinwerfer
7. Konzentration: Wir konzentrieren uns auf LED -Forschung und -entwicklung, Produktion und Verkauf.
