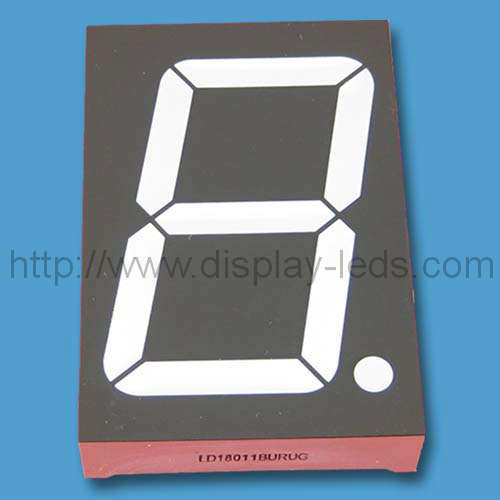

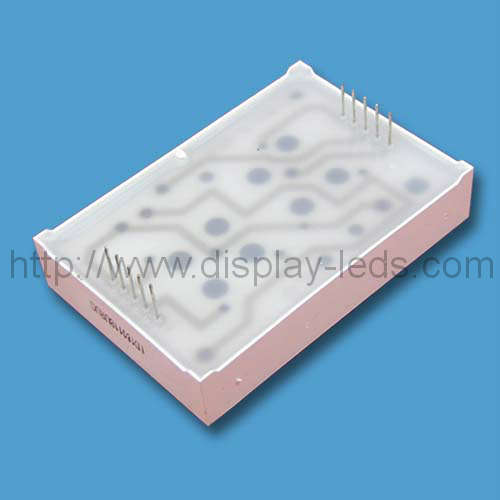

Zweifarbiges 7-Segment-LED-Display (45 mm)

Menge:
  • LD18011A / BRG-Serie
  • 1000 Stück
Pin 1 und 5 sind geläufige Stifte; rot-grüne Segmentanzeige 7 der Doppelfarbe; 1.8 LED-Bildschirmanzeige Segment des Digits sieben des Zoll einzelne; sind CA-und cm-Versionen erhältlich.

Merkmale:
1.Digit 45 mm-(1.8 Zoll) hoch
2. Ausgezeichnetes Digitaussehen
3. Breiter Betrachtungswinkel
4. Reichweite der ausgestrahlten Farben
5. I.C. kompatibel
6. Schwachstromverbrauch
7. Schwarzes Gesicht, weißes Segment
8. RoHS gefällig

Paket-Abmessungen und interner Kreisläuf:







 Anmerkungen:

 1.      Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.

 2.      Bedingungen sind abhängig von Änderung ohne Begriff.

 3.      Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.










                 Table1:








                         Einzelne Segment LED-Bildschirmanzeige des Digit-7, Digit-Höhe: 38.00mm (1.80inch), Außenmaße:



                         38.00x56.00x11.00mm (LxWxHmm)




                         Beschreibung




                         Teilenummer.




                         Chip




                         Iv (mcd) @20mA




                         Kathoden-Reihe




                         Anoden-Reihe




                         Material




                         Farbe




                         W LD



                         (nm)




                         Ein Seg (DP)




                         Min.




                         Typ.




                         Standard



                         Helligkeit




                         LD18011ARG




                         LD18011BRG




                         GaAlAs




                         Superrot




                         640




                         18 (8)




                         22.5 (10)




                         Abstand




                         Grün




                         568




                         15.75 (7)




                         20.25 (9)




                         Ultrahoch



                         Helligkeit




                         LD18011AURUG




                         LD18011BURUG




                         AlGaInP




                         Ultra Rot




                         640




                         67.5 (30)




                         101.25 (45)




                         AlGaInP




                         Ultra Grün




                         573




                         67.5 (30)




                         101.25 (45)





















               Table2:  Parameter für einen Punkt













                       Elektrische optische Eigenschaften[1]




                       Grenzdaten[1]




                       Farbe




                       Vorwärts



                       Spannung (V)



                       @ IF=20mA




                       Rückseite



                       Aktuell



                       VR=5V



                       (MA)








                       Energien-Ableitung



                       (mW)








                       Gleichstrom schicken Bargeld nach



                       (MA)




                       Höchstvorwärtsbargeld[2]



                       (MA)




                       Ein Seg (DP)




                       Typ.




                       Maximum.




                       Superrot




                       5.4 (1.8)




                       6.6 (2.2)




                       80 (30)




                       180 (60)




                       25




                       100




                       Grün




                       6.6 (2.2)




                       7.5 (2.5)




                       80 (30)




                       240 (80)




                       30




                       100




                       Ultra Rot




                       5.7 (1.9)




                       7.8 (2.6)




                       80 (30)




                       180 (60)




                       30




                       100




                       Ultra Grün




                       6.3 (2.1)




                       7.8 (2.6)




                       80 (30)




                       225 (75)




                       30




                       100




                       BetriebsspeicherTemp.: -40 bis +80 Grad. ;



                       Leitungskabel-LötmittelTemp.: 260 Grad. für sek 3-5. 2mm unterhalb der Paketunterseite








               Anmerkungen:



               1.        An Grad Ta=25.



               2.        Höchstvorwärtsbargeld bei 1/10 Arbeitszyklus, Impuls 0.1ms
