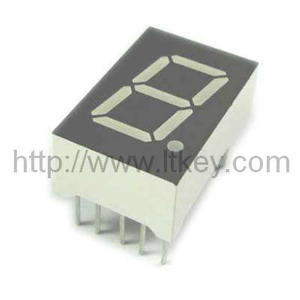

0,8 Zoll 7-Segment-LED-Anzeige

Menge:



erkundigen In den Einkaufswagen

Modell:
LD8011A / B-Serie
Mindestbestellmenge:
1000 Stück

Pin 3 und 8 sind geläufige Stifte; statische interne Kreisläuf gedruckte Schaltkarte; LED-Bildschirmanzeige Segment des 0.8-Zoll-einzelne Digits sieben; sind CA-und cm-Versionen erhältlich.
Merkmale:
1. Digit 20.4 mm-(0.8inch) hoch
2. Ausgezeichnetes Digitaussehen
3. Breiter Betrachtungswinkel
4. Reichweite der ausgestrahlten Farben
5. I.C. kompatibel
6. Schwachstromverbrauch
7. Schwarzes Gesicht, weißes Segment
8. RoHS gefällig

Paket-Abmessungen und interner Kreisläuf:

Anmerkungen:

1. Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.

2. Bedingungen sind abhängig von Änderung ohne Begriff.

3. Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.

Table1:

Einzelne Segment LED-Bildschirmanzeige des Digit-7, Digit-Höhe: 20.40mm (0.80inch), Außenmaße: 20.00x27.70x10.00mm (LxWxHmm)
Teilenummer.		Chip			Iv@IF=20mA		Iv@IF=20mA
Geläufig Kathode	Geläufig Anode	Material	Farbe	WLD	Ein Seg		Ein DP
Geläufig Kathode	Geläufig Anode	Material	Farbe	WLD	Min.	Typ.	Min.	Typ.
LD8011AR	LD8011BR	GaAlAs	Superrot	640	8	10	8	10
LD8011AD	LD8011BD	GaAlAs	Angestellt	640	18	25	18	25
LD8011AO	LD8011BO	GaAsP	Orange	625	7	9	7	9
LD8011AY	LD8011BY	GaAsP	Gelb	588	8	10	8	10
LD8011AG	LD8011BG	Abstand	Grün	568	7	9	7	9
LD8011AUR	LD8011BUR	AlGaInP	Ultra Rot	640	30	45	30	45
LD8011AUO	LD8011BUO	AlGaInP	Ultra Orange	625	45	60	45	60
LD8011AUA	LD8011BUA	AlGaInP	Ultra Bernstein	605	30	45	30	45
LD8011AUY	LD8011BUY	AlGaInP	Ultra Gelb	595	30	45	30	45
LD8011AUG	LD8011BUG	AlGaInP	Ultra Grün	573	30	45	30	45
LD8011APG	LD8011BPG	InGaN	Reines Grün	525	120	300	120	300
LD8011AUB	LD8011BUB	InGaN	Ultra Blau	470	30	45	30	45
LD8011AUW	LD8011BUW	InGaN	Ultra Weiß		100	120	100	120
Gerät:				nm	mcd	mcd	mcd	mcd

Table2:

Farbe		Elektrische optische Eigenschaften^[1]			Grenzdaten^[1]
		Vorwärtsvoltage@ IF=20mA		Rückseite Aktuell VR=5V	Energien-Ableitung	Gleichstrom schicken Bargeld nach	Höchstvorwärtsbargeld^[2]
		Typ.	Maximum.	Rückseite Aktuell VR=5V	Energien-Ableitung	Gleichstrom schicken Bargeld nach	Höchstvorwärtsbargeld^[2]
Superrot	Pro Seg.	1.8	2.2	30	60	25	100
Superrot	Pro DP	1.8	2.2	30	60	25	100
Angestellt	Pro Seg.	1.8	2.2	30	60	25	100
Angestellt	Pro DP	1.8	2.2	30	60	25	100
Orange	Pro Seg.	2.1	2.5	30	80	30	100
Orange	Pro DP	2.1	2.5	30	80	30	100
Gelb	Pro Seg.	2.1	2.5	30	80	30	100
Gelb	Pro DP	2.1	2.5	30	80	30	100
Grün	Pro Seg.	2.2	2.5	30	80	30	100
Grün	Pro DP	2.2	2.5	30	80	30	100
Ultra Rot	Pro Seg.	1.9	2.6	30	60	30	100
Ultra Rot	Pro DP	1.9	2.6	30	60	30	100
Ultra Orange	Pro Seg.	2	2.6	30	65	30	100
Ultra Orange	Pro DP	2	2.6	30	65	30	100
Ultra Bernstein	Pro Seg.	2	2.6	30	65	30	100
Ultra Bernstein	Pro DP	2	2.6	30	65	30	100
Ultra Gelb	Pro Seg.	2	2.6	30	65	30	100
Ultra Gelb	Pro DP	2	2.6	30	65	30	100
Ultra Grün	Pro Seg.	2.1	2.6	30	75	30	100
Ultra Grün	Pro DP	2.1	2.6	30	75	30	100
Reines Grün	Pro Seg.	3.5	4	30	110	30	100
Reines Grün	Pro DP	3.5	4	30	110	30	100
Ultra Blau	Pro Seg.	3.5	4	30	120	30	100
Ultra Blau	Pro DP	3.5	4	30	120	30	100
Ultra Weiß	Pro Seg.	3.5	4	30	120	30	100
Ultra Weiß	Pro DP	3.5	4	30	120	30	100
Gerät:		V	V	MA	mW	MA	MA
