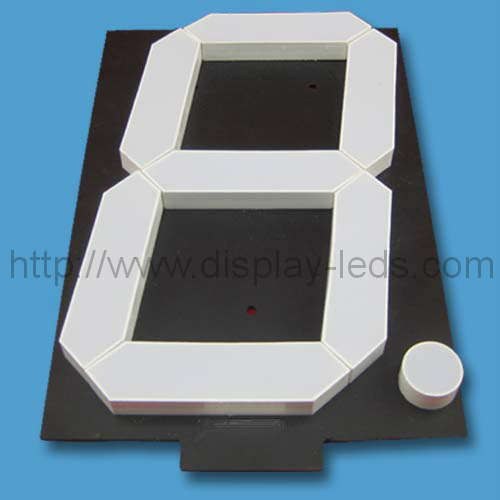

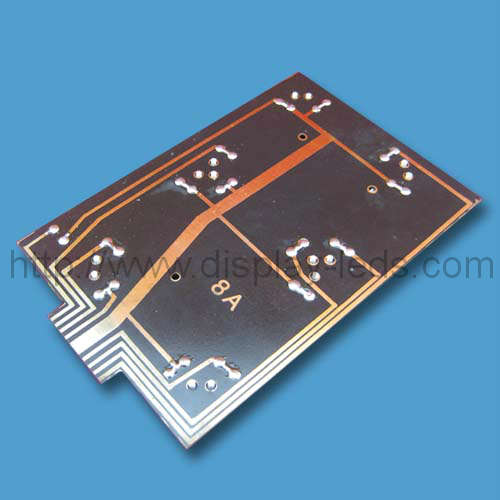

LD160011C/D-Serie
50 Stück
Paket-Abmessungen und interner Kreisläuf:
Anmerkungen:
1. Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.
2. Bedingungen sind abhängig von Änderung ohne Begriff.
3. Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.
Table1:
Einzelne Segment LED-Bildschirmanzeige des Digit-7, Digit-Höhe: 410.00mm (16inch), Außenmaße: 455.00x290.00mm (LxWmm) | ||||||
Teilenummer. | Chip | IV@IF=300mA | ||||
Cm | CA | Material | Farbe | WLD | Ein Seg | |
Min. | Typ. | |||||
LD160011CR | LD160011DR | GaAlAs | Superrot | 640 | 540 | 675 |
LD160011CD | LD160011DD | GaAlAs | Angestellt | 640 | 1215 | 1688 |
LD160011CO | LD160011DO | GaAsP | Orange | 625 | 472.5 | 607.5 |
LD160011CY | LD160011DY | GaAsP | Gelb | 588 | 540 | 675 |
LD160011CG | LD160011DG | Abstand | Grün | 568 | 472.5 | 607.5 |
LD160011CUR | LD160011DUR | AlGaInP | Ultra Rot | 640 | 2025 | 3038 |
LD160011CUO | LD160011DUO | AlGaInP | Ultra Orange | 625 | 3037.5 | 4050 |
LD160011CUA | LD160011DUA | AlGaInP | Ultra Bernstein | 605 | 2025 | 3038 |
LD160011CUY | LD160011DUY | AlGaInP | Ultra Gelb | 595 | 2025 | 3038 |
LD160011CUG | LD160011DUG | AlGaInP | Ultra Grün | 573 | 2025 | 3038 |
LD160011CPG | LD160011DPG | InGaN | Reines Grün | 525 | 8100 | 20250 |
LD160011CUB | LD160011DUB | InGaN | Ultra Blau | 470 | 2025 | 3038 |
LD160011CUW | LD160011DUW | SMD | Ultra Weiß |
| 6750 | 8100 |
Gerät: |
|
|
| nm | mcd | mcd |
Anmerkungen:
1. CC=Common Kathode
2. CA=Common Anode
Table2:
Farbe | Elektrische optische Eigenschaften[1] | Grenzdaten[1] | |||||
Vorwärtsvoltage@ IF=20mA | Rückseite | Energien-Ableitung | Gleichstrom schicken Bargeld nach | Höchstvorwärtsbargeld[2] | |||
Typ. | Maximum. | ||||||
Superrot | Pro Seg. | 10.8 | 13.2 | 110 | 5400 | 375 | 1500 |
Angestellt | Pro Seg. | 10.8 | 13.2 | 110 | 5400 | 375 | 1500 |
Orange | Pro Seg. | 12.6 | 15 | 110 | 7200 | 450 | 1500 |
Gelb | Pro Seg. | 12.6 | 15 | 110 | 7200 | 450 | 1500 |
Grün | Pro Seg. | 13.2 | 15 | 110 | 7200 | 450 | 1500 |
Ultra Rot | Pro Seg. | 11.4 | 15.6 | 110 | 5400 | 450 | 1500 |
Ultra Orange | Pro Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
Ultra Bernstein | Pro Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
Ultra Gelb | Pro Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
Ultra Grün | Pro Seg. | 12.6 | 15.6 | 110 | 6750 | 450 | 1500 |
Reines Grün | Pro Seg. | 21 | 24 | 110 | 9900 | 450 | 1500 |
Ultra Blau | Pro Seg. | 21 | 24 | 110 | 10800 | 450 | 1500 |
Ultra Weiß | Pro Seg. | 21 | 24 | 110 | 10800 | 450 | 1500 |
Gerät: |
| V | V | MA | mW | MA | MA |
Anmerkungen:
1. An Grad Ta=25.
2. Höchstvorwärtsbargeld bei 1/10 Arbeitszyklus, Impuls 0.1ms
Paket-Abmessungen und interner Kreisläuf:
Anmerkungen:
1. Alle Abmessungen sind in den mm (Zoll), Toleranz ist+0.25mm (0.01inch) es sei denn anderes kluges notiertes.
2. Bedingungen sind abhängig von Änderung ohne Begriff.
3. Der Abstand zwischen dem Reflektor und der gedruckte Schaltkarte überschreitet nicht 0.25mm.
Table1:
Einzelne Segment LED-Bildschirmanzeige des Digit-7, Digit-Höhe: 410.00mm (16inch), Außenmaße: 455.00x290.00mm (LxWmm) | ||||||
Teilenummer. | Chip | IV@IF=300mA | ||||
Cm | CA | Material | Farbe | WLD | Ein Seg | |
Min. | Typ. | |||||
LD160011CR | LD160011DR | GaAlAs | Superrot | 640 | 540 | 675 |
LD160011CD | LD160011DD | GaAlAs | Angestellt | 640 | 1215 | 1688 |
LD160011CO | LD160011DO | GaAsP | Orange | 625 | 472.5 | 607.5 |
LD160011CY | LD160011DY | GaAsP | Gelb | 588 | 540 | 675 |
LD160011CG | LD160011DG | Abstand | Grün | 568 | 472.5 | 607.5 |
LD160011CUR | LD160011DUR | AlGaInP | Ultra Rot | 640 | 2025 | 3038 |
LD160011CUO | LD160011DUO | AlGaInP | Ultra Orange | 625 | 3037.5 | 4050 |
LD160011CUA | LD160011DUA | AlGaInP | Ultra Bernstein | 605 | 2025 | 3038 |
LD160011CUY | LD160011DUY | AlGaInP | Ultra Gelb | 595 | 2025 | 3038 |
LD160011CUG | LD160011DUG | AlGaInP | Ultra Grün | 573 | 2025 | 3038 |
LD160011CPG | LD160011DPG | InGaN | Reines Grün | 525 | 8100 | 20250 |
LD160011CUB | LD160011DUB | InGaN | Ultra Blau | 470 | 2025 | 3038 |
LD160011CUW | LD160011DUW | SMD | Ultra Weiß |
| 6750 | 8100 |
Gerät: |
|
|
| nm | mcd | mcd |
Anmerkungen:
1. CC=Common Kathode
2. CA=Common Anode
Table2:
Farbe | Elektrische optische Eigenschaften[1] | Grenzdaten[1] | |||||
Vorwärtsvoltage@ IF=20mA | Rückseite | Energien-Ableitung | Gleichstrom schicken Bargeld nach | Höchstvorwärtsbargeld[2] | |||
Typ. | Maximum. | ||||||
Superrot | Pro Seg. | 10.8 | 13.2 | 110 | 5400 | 375 | 1500 |
Angestellt | Pro Seg. | 10.8 | 13.2 | 110 | 5400 | 375 | 1500 |
Orange | Pro Seg. | 12.6 | 15 | 110 | 7200 | 450 | 1500 |
Gelb | Pro Seg. | 12.6 | 15 | 110 | 7200 | 450 | 1500 |
Grün | Pro Seg. | 13.2 | 15 | 110 | 7200 | 450 | 1500 |
Ultra Rot | Pro Seg. | 11.4 | 15.6 | 110 | 5400 | 450 | 1500 |
Ultra Orange | Pro Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
Ultra Bernstein | Pro Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
Ultra Gelb | Pro Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
Ultra Grün | Pro Seg. | 12.6 | 15.6 | 110 | 6750 | 450 | 1500 |
Reines Grün | Pro Seg. | 21 | 24 | 110 | 9900 | 450 | 1500 |
Ultra Blau | Pro Seg. | 21 | 24 | 110 | 10800 | 450 | 1500 |
Ultra Weiß | Pro Seg. | 21 | 24 | 110 | 10800 | 450 | 1500 |
Gerät: |
| V | V | MA | mW | MA | MA |
Anmerkungen:
1. An Grad Ta=25.
2. Höchstvorwärtsbargeld bei 1/10 Arbeitszyklus, Impuls 0.1ms
