LLS1204URC-LS
LITEKEY
8541410000
1206 SMD-LED-LED-Lampen von LiteKey sind in kleinen Größen und speziellen Konfigurationen für automatisierte PC-Platinenbaugruppen und platzempfindliche Anwendungen erhältlich. Die SMD -Chip -LED -Lampen eignen sich für die Verwendung in einer Vielzahl elektronischer Geräte, einschließlich Notebook -Computern, Netzwerksystemen, Haushaltsgeräten und Innenschildanwendungen.
3,2*1,0*1,5 mm
Leuchtende Farbe und Kolloid: Rot/weiße Kolloid
Umweltschutzprodukte entspricht der Richtlinie der ROHS
EIA -Standardverpackung
Geeignet für die automatische SMT -Produktion
Geeignet für den Reflow -Lötprozess
·LED -Foto

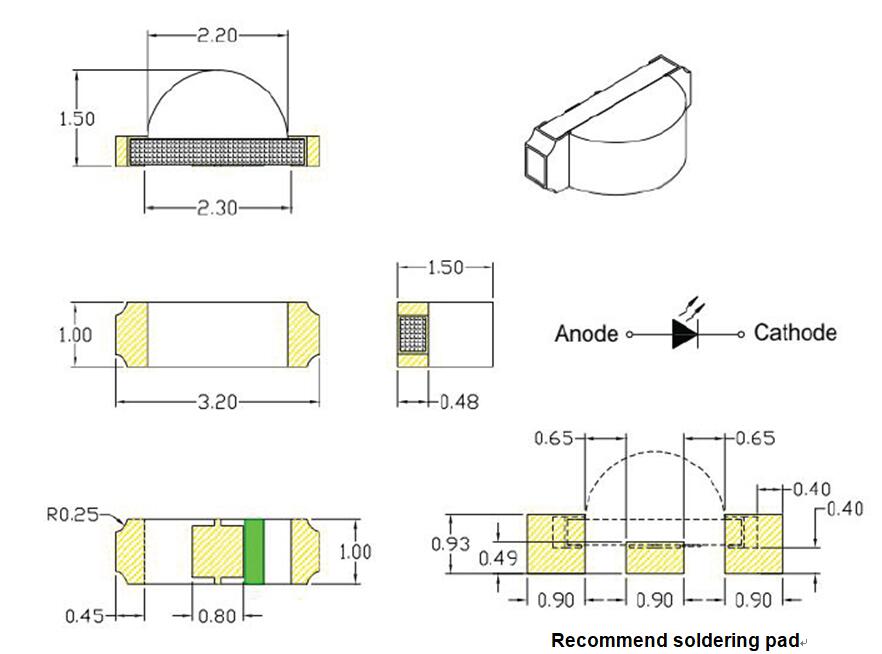

·Umrissdimension
·Absolute maximale Bewertungen (TA = 25ºC)
Artikel | Symbol | Maximal | Einheit |
Energieverschwendung | PD | 70 | MW |
Kontinuierlicher Vorwärtsstrom | IFmax | 30 | ma |
Spitzenspitzenstrom (1/10 Arbeitszyklus 0,1 ms Pulsbreite) | IFP | 70 | ma |
Rückspannung | VR | 5 | V |
Betriebstemperaturbereich | TOpr | -40 bis+85 | ℃ |
Lagertemperaturbereich | Tstg | -40 bis+85 | ℃ |
Bleilöttemperatur | Tsol | 260ºC für 3 Sekunden | |
* HINWEIS: Pulsbreite ≤ 0,1 ms, Dienst 1/10
·Elektrische/optische Eigenschaften (TA = 25ºC)
Artikel | Symbol | Condition | Mindest. | Typ. | Max | Einheit |
Vorwärtsspannung | VF | IF= 5 mA | 1.9 | - | 2.1 | V |
Leuchtstärke | IV | IF= 5 mA | 44 | - | 77 | MCD |
Wellenlänge | l | If = 5 mA | 620 | - | 625 | nm |
Blickwinkel | 2 & thgr;1/2 | IF= 5 mA | --- | 120 | --- | Grad |
Rückstrom | Ir | VR = 5V | --- | --- | 10 | ua |
·Anwendung
Medizinische Ausrüstung: Endoskop, Oximeter
Kfz -Elektronik: Hintergrundbeleuchtungsschlüssellicht, Indikatorlicht
Industrieprodukte: Elektronische Instrumententafel, Industrieausrüstung
Smart Home: White Appliances, Nixie Tube LED
Kommunikationsprodukte: Mobiltelefontaste, Router
Anwendung von Chip SMD
Anwendung von Chip SMD
Anwendung von Chip SMD
7. Konzentration: Wir konzentrieren uns auf LED -Forschung und -entwicklung, Produktion und Verkauf.
