LSD2011A/B
LITEKEY
8531200000
PDF-Datenblatt herunterladen:
LSD2011AB – 0,2 Zoll einstelliges SMD-Display.pdf

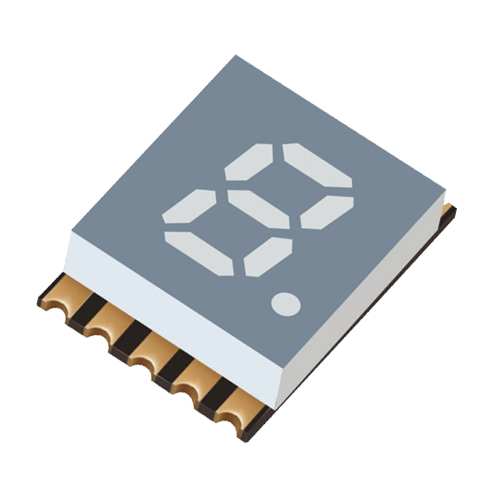

0,2 Zoll einstelliges numerisches SMD-LED-Display

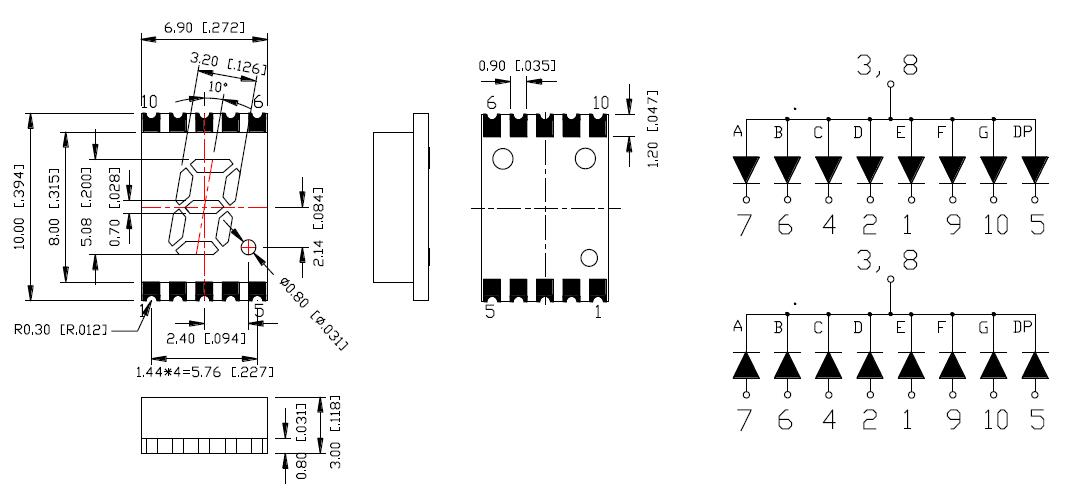

1. Diagramm der äußeren Dimension und des internen Schaltkreises
Hinweise:
Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben.
2. Auswahlhilfe
Teile-Nr. | Chip | Iv@IF=20mA | ||||
Gemeinsam Kathode | Gemeinsam Anode | Material | Farbe | WLD | Pro Chip | |
Min. | Typ. | |||||
LSD2011AR | LSD2011BR | AlGaInP | Superrot | 640 | - | 8 |
LSD2011AUR | LSD2011BUR | AlGaInP | Ultrarot | 620 | - | 15 |
LSD2011AO | LSD2011BO | AlGaInP | Orange | 605 | - | 40 |
LSD2011AY | LSD2011BY | AlGaInP | Gelb | 580 | - | 50 |
LSD2011AG | LSD2011BG | AlGaInP | Grün | 570 | - | 16 |
LSD2011APG | LSD2011BPG | InGaN | Reines Grün | 520 | - | 35 |
LSD2011AB | LSD2011BB | InGaN | Blau | 470 | - | 25 |
LSD2011AW | LSD2011BW | InGaN | Weiß | x0,27/y0,25 | - | 60 |
Einheit: | \ | \ | \ | nm | mcd | mcd |
3. Elektrische Eigenschaften und absolute Höchstwerte
Parameter | Elektrisch optisch Eigenschaften[1] | Absolute Höchstbewertungen[1] | ||||
Ausgestrahlte Farbe | Durchlassspannung @ IF=20mA | Umkehren | Verlustleistung | DC-Vorwärtsstrom | Spitzendurchlassstrom[2] | |
Pro Chip | Typ. | Max. | ||||
Superrot | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultrarot | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Gelb | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Grün | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Reines Grün | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blau | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Weiß | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Einheit: | V | V | uA | mW | mA | mA |
4. Bewerbung
﹒Haushaltsgeräte.
﹒Instrumententafeln.
﹒Digitale Anzeigeanzeigen.
Kontaktieren Sie uns für weitere Details.
