0,39 Zoll einstelliges 7-Segment-SMD-Display

Graues Gesicht und weißes Epoxidharz
SMD-Anzeige mit gemeinsamer Kathode oder gemeinsamer Anode
Einzelne Farbe: Rot, Orange, Grün, Gelb, Reingrün, Blau, Weiß oder individuelle Farbe
RoHS- und REACH-konform
Digitalanzeige mit hoher Intensität und ausgezeichneter Zuverlässigkeit
Hohe Qualität, geringer Stromverbrauch
IC-kompatibel, einfache Montage
Verfügbarkeitsstatus:
Menge:
  • LSD3911A/B

  • LITEKEY

  • 8531200000


0,39 Zoll einstelliges numerisches SMD-LED-Display

0,39 Zoll 1-stelliges SMD-LED-Display

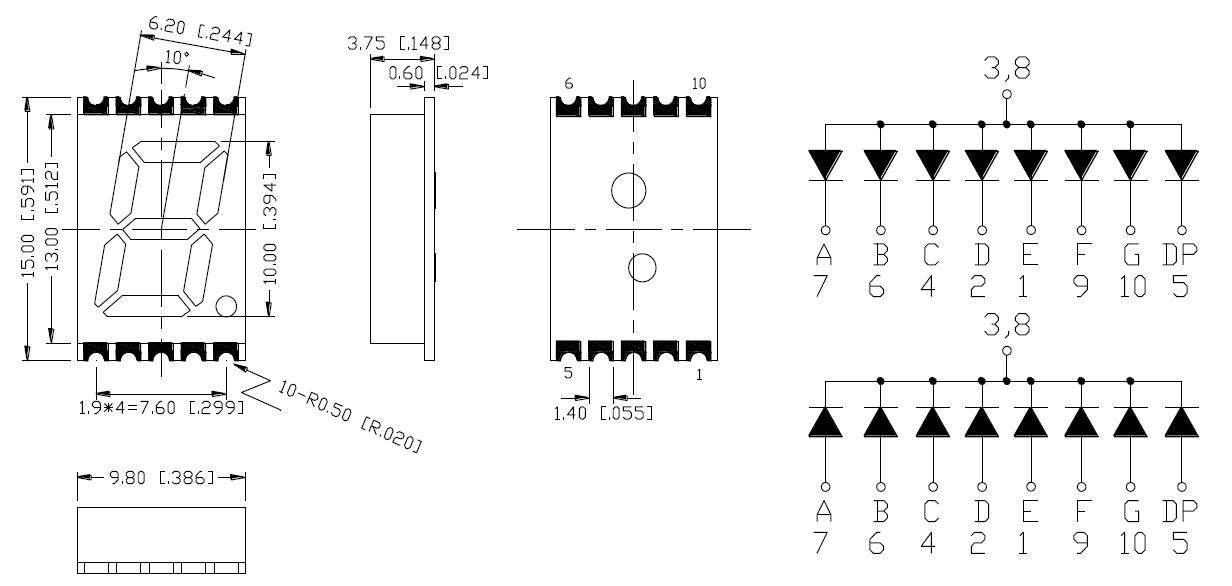

1. Diagramm der äußeren Dimension und des internen Schaltkreises

0,39 Zoll 1-stelliges SMD-Display 3911

Hinweise:

Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben.


2. Auswahlhilfe

Teile-Nr.

Chip

Iv@IF=20mA

Gemeinsam

Anode

Gemeinsam

Kathode

Material

Farbe

WLD

Pro Chip

Min.

Typ.

LSD3911BR

LSD3911AR

AlGaInP

Superrot

640

-

8

LSD3911BUR

LSD3911AUR

AlGaInP

Ultrarot

620

-

15

LSD3911BO

LSD3911AO

AlGaInP

Orange

605

-

40

LSD3911BY

LSD3911AY

AlGaInP

Gelb

580

-

50

LSD3911BG

LSD3911AG

AlGaInP

Grün

570

-

16

LSD3911BPG

LSD3911APG

InGaN

Reines Grün

520

-

35

LSD3911BB

LSD3911AB

InGaN

Blau

470

-

25

LSD3911BW

LSD3911AW

InGaN

Weiß

x0,27/y0,25

-

60

Einheit:

\

\

\

nm

mcd

mcd


3. Elektrische Eigenschaften und absolute Höchstwerte

Parameter

Elektrisch   optische Eigenschaften[1]

Absolute   Maximale Bewertungen[1]

Ausgestrahlte Farbe

Durchlassspannung

@ IF=20mA

Umkehren
  Aktuell
  VR=5V

Leistung   Zerstreuung

Gleichstrom vorwärts   Aktuell

Spitze nach vorne   Aktuell[2]

Pro Chip

Typ.

Max.

Superrot

2.0

2.6

30

60

20

100

 Ultrarot

2.0

2.6

30

65

20

100

 Orange

2.0

2.6

30

65

20

100

Gelb

2.0

2.6

30

65

20

100

Grün

2.0

2.6

30

75

20

100

 Reines Grün

3.0

3.6

30

85

20

100

 Blau

3.0

3.6

30

85

20

100

Weiß

3.0

3.6

30

85

20

100

 Einheit:

V

V

uA

mW

mA

mA


4. Anwendung von    Oberflächenmontiertes LED-Display(SMD-LED-Anzeige)

Haushaltsgeräte.

Instrumententafeln.

Digitale Anzeigeanzeigen.


Kontaktieren Sie uns für weitere Details.


Unsere Dienstleistungen/Warum LITEKEY wählen

1. Professioneller Service:   antwortete innerhalb von 24 Stunden (an Werktagen).

2. Es stehen verschiedene fertige Formteile für LED-Lampen zur Verfügung:  Es besteht keine Notwendigkeit, zusätzliche Gebühren für Formteile zu zahlen.
3. Wir können auch maßgeschneiderte Produkte anbieten, die nach Ihren Wünschen gestaltet werden.

4. Zuverlässige und stabile Qualität: 100 % Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: Produzieren Sie LED-Komponenten seit mehr als 14 Jahren.
6. Fortschrittliche Ausrüstung: Automatische Produktionsmaschinen von ASM (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.



Empfohlener SMT-Zustand

Empfohlener SMD-Zustand

HINWEISE:
1.Wir  empfehlen  Die  Reflow  Temperatur  245°C(±5°C).Die  Maximal  Löten  Temperatur  sollen  Sei  beschränkt  Zu  260°C.
2. Nicht  Ursache  Stress  Zu  Die  Epoxidharz  Harz  während  Es  Ist  ausgesetzt  Zu  hoch  Temperatur.
3.  Nummer  von  Reflow  Verfahren  soll  Sei  2  mal  oder  weniger.
