0,3 Zoll dreistelliges 7-Segment-SMD-Display

Graues Gesicht und weißes Epoxidharz
SMD-Anzeige mit gemeinsamer Kathode oder gemeinsamer Anode
Einzelne Farbe: Rot, Orange, Grün, Gelb, Reingrün, Blau, Weiß oder individuelle Farbe
RoHS- und REACH-konform
Digitalanzeige mit hoher Intensität und ausgezeichneter Zuverlässigkeit
Hohe Qualität, geringer Stromverbrauch
IC-kompatibel, einfache Montage
Verfügbarkeitsstatus:
Menge:
  • LSD3033A/B

  • LITEKEY

  • 8531200000

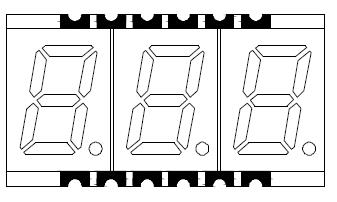

0,3 Zoll dreistellige numerische SMD-LED-Anzeige

0,3 Zoll dreistelliges SMD-LED-Display

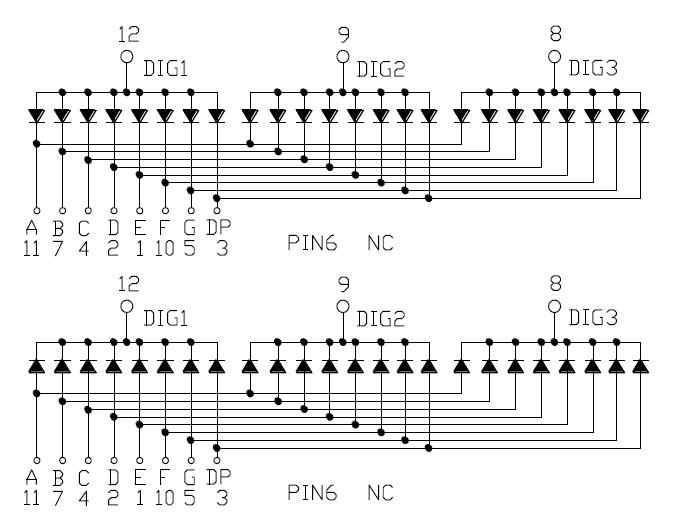

1. Äußere Dumension & Interner Schaltplan

0,3 Zoll 3-stelliges SMD-Display 3030

Hinweise:

Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben.

0,3 Zoll 3-stelliges SMD-Display

2. Auswahlhilfe

Teile-Nr.

Chip

Iv@IF=20mA

Gemeinsam

Anode

Gemeinsam

Kathode

Material

Farbe

WLD

Pro Chip

Min.

Typ.

LSD3030BR

LSD3030AR

AlGaInP

Superrot

640

-

8

LSD3030BUR

LSD3030AUR

AlGaInP

Ultrarot

620

-

15

LSD3030BO

LSD3030AO

AlGaInP

Orange

605

-

40

LSD3030BY

LSD3030AY

AlGaInP

Gelb

580

-

50

LSD3030BG

LSD3030AG

AlGaInP

Grün

570

-

16

LSD3030BPG

LSD3030APG

InGaN

Reines Grün

520

-

35

LSD3030BB

LSD3030AB

InGaN

Blau

470

-

25

LSD3030BW

LSD3030AW

InGaN

Weiß

x0,27/y0,25

-

60

Einheit:

\

\

\

nm

mcd

mcd


3. Elektrische Eigenschaften und absolute Höchstwerte

Parameter

Elektrisch optisch   Eigenschaften[1]

Absolute Höchstbewertungen[1]

Ausgestrahlte Farbe

Durchlassspannung

@ IF=20mA

Umkehren
  Aktuell
  VR=5V

Verlustleistung

DC-Vorwärtsstrom

Spitzendurchlassstrom[2]

Pro Chip

Typ.

Max.

Superrot

2.0

2.6

30

60

20

100

 Ultrarot

2.0

2.6

30

65

20

100

 Orange

2.0

2.6

30

65

20

100

Gelb

2.0

2.6

30

65

20

100

Grün

2.0

2.6

30

75

20

100

 Reines Grün

3.0

3.6

30

85

20

100

 Blau

3.0

3.6

30

85

20

100

Weiß

3.0

3.6

30

85

20

100

 Einheit:

V

V

uA

mW

mA

mA


4. Anwendung von    Oberflächenmontiertes LED-Display

Haushaltsgeräte.

Instrumententafeln.

Digitale Anzeigeanzeigen.


Kontaktieren Sie uns für weitere Details.


Unsere Dienstleistungen/Warum LITEKEY wählen

1. Professioneller Service:   antwortete innerhalb von 24 Stunden (an Werktagen).

2. Es stehen verschiedene fertige Formteile für LED-Lampen zur Verfügung:  Es besteht keine Notwendigkeit, zusätzliche Gebühren für Formteile zu zahlen.
3. Wir können auch maßgeschneiderte Produkte anbieten, die nach Ihren Wünschen gestaltet werden.

4. Zuverlässige und stabile Qualität: 100 % Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: Produzieren Sie LED-Komponenten seit mehr als 14 Jahren.
6. Fortschrittliche Ausrüstung: Automatische Produktionsmaschinen von ASM (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.



Empfohlener SMT-Zustand:

Empfohlener SMD-Zustand

HINWEISE:
1.Wir  empfehlen  Die  Reflow  Temperatur  245°C(±5°C).Die  Maximal  Löten  Temperatur  sollen  Sei  beschränkt  Zu  260°C.
2. Nicht  Ursache  Stress  Zu  Die  Epoxidharz  Harz  während  Es  Ist  ausgesetzt  Zu  hoch  Temperatur.
3.  Nummer  von  Reflow  Verfahren  soll  Sei  2  mal  oder  weniger.
