0,28 Zoll vierstelliges 7-Segment-SMD-Display

Graues Gesicht und weißes Epoxidharz
SMD-Anzeige mit gemeinsamer Kathode oder gemeinsamer Anode
Einzelne Farbe: Rot, Orange, Grün, Gelb, Reingrün, Blau, Weiß oder individuelle Farbe
RoHS- und REACH-konform
Digitale Anzeige mit hoher Intensität und ausgezeichneter Zuverlässigkeit
Hohe Qualität, geringer Stromverbrauch
IC-kompatibel, einfache Montage
Verfügbarkeitsstatus:
Menge:
  • LSD2840A/B

  • LITEKEY

  • 8531200000


0,28 Zoll vierstellige numerische SMD-LED-Anzeige

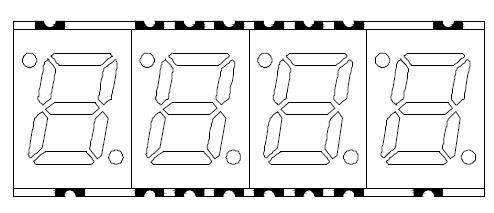

0,28 Zoll vierstelliges SMD-LED-Display

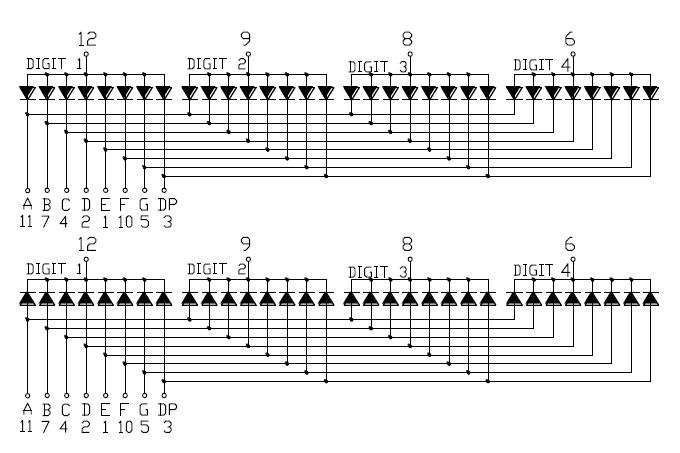

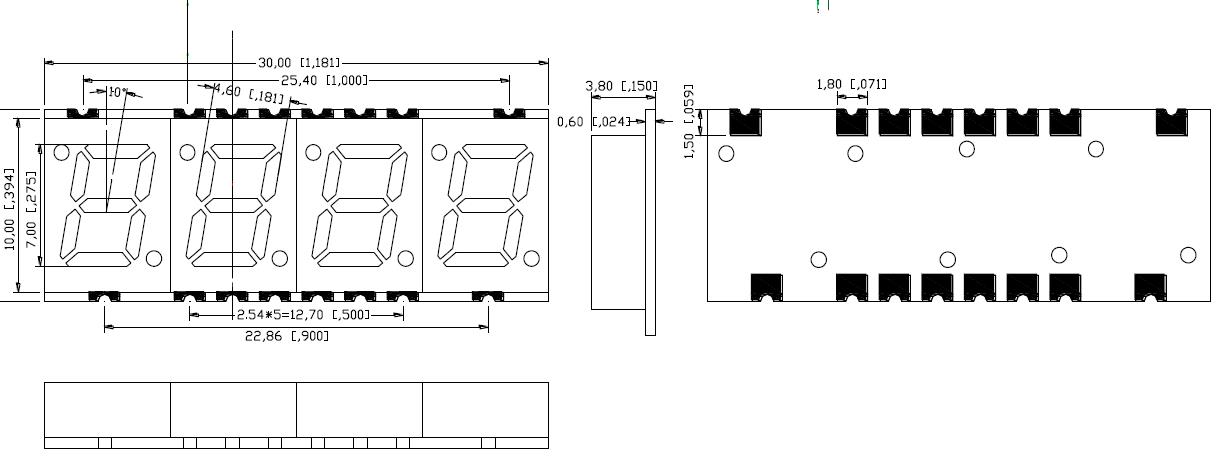

1. Äußere Dumension & Interner Schaltplan

0,28 Zoll 4-stelliges SMD-Display 2840

Hinweise:

Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben

0,28 Zoll 4-stelliges SMD-Display 2840


2. Auswahlhilfe

Teile-Nr.

Chip

Iv@IF=20mA

Gemeinsam

Anode

Gemeinsam

Kathode

Material

Farbe

WLD

Pro Chip

Min.

Typ.

LSD2840BR

LSD2840AR

AlGaInP

Superrot

640

-

8

LSD2840BUR

LSD2840AUR

AlGaInP

Ultrarot

620

-

15

LSD2840BO

LSD2840AO

AlGaInP

Orange

605

-

40

LSD2840BY

LSD2840AY

AlGaInP

Gelb

580

-

50

LSD2840BG

LSD2840AG

AlGaInP

Grün

570

-

16

LSD2840BPG

LSD2840APG

InGaN

Reines Grün

520

-

35

LSD2840BB

LSD2840AB

InGaN

Blau

470

-

25

LSD2840BW

LSD2840AW

InGaN

Weiß

x0,27/y0,25

-

60

Einheit:

\

\

\

nm

mcd

mcd


3. Elektrische Eigenschaften und absolute Höchstwerte

Parameter

Elektrisch optisch   Eigenschaften[1]

Absolute Höchstbewertungen[1]

Ausgestrahlte Farbe

Durchlassspannung

@ IF=20mA

Umkehren
  Aktuell
  VR=5V

Verlustleistung

DC-Vorwärtsstrom

Spitzendurchlassstrom[2]

Pro Chip

Typ.

Max.

Superrot

2.0

2.6

30

60

20

100

 Ultrarot

2.0

2.6

30

65

20

100

 Orange

2.0

2.6

30

65

20

100

Gelb

2.0

2.6

30

65

20

100

Grün

2.0

2.6

30

75

20

100

 Reines Grün

3.0

3.6

30

85

20

100

 Blau

3.0

3.6

30

85

20

100

Weiß

3.0

3.6

30

85

20

100

 Einheit:

V

V

uA

mW

mA

mA


4. Anwendung von    Oberflächenmontiertes LED-Display(SMD-LED-Anzeige)

Haushaltsgeräte.

Instrumententafeln.

Digitale Anzeigeanzeigen.


Kontaktieren Sie uns für weitere Details.


Unsere Dienstleistungen/Warum LITEKEY wählen

1. Professioneller Service:   antwortete innerhalb von 24 Stunden (an Werktagen).

2. Es stehen verschiedene fertige Formteile für LED-Lampen zur Verfügung:  Es besteht keine Notwendigkeit, zusätzliche Gebühren für Formteile zu zahlen.
3. Wir können auch maßgeschneiderte Produkte anbieten, die nach Ihren Wünschen gestaltet werden.

4. Zuverlässige und stabile Qualität: 100 % Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: Produzieren Sie LED-Komponenten seit mehr als 14 Jahren.
6. Fortschrittliche Ausrüstung: Automatische Produktionsmaschinen von ASM (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.

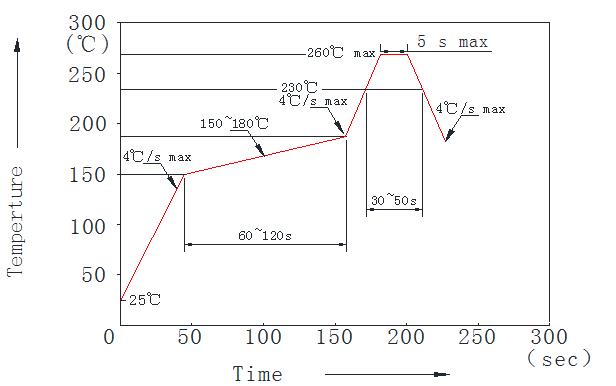

Empfohlener SMT-Zustand

Empfohlener SMD-Zustand

HINWEISE:
1.Wir  empfehlen  Die  Reflow  Temperatur  245°C(±5°C).Die  Maximal  Löten  Temperatur  sollen  Sei  beschränkt  Zu  260°C.
2. Nicht  Ursache  Stress  Zu  Die  Epoxidharz  Harz  während  Es  Ist  ausgesetzt  Zu  hoch  Temperatur.
3.  Nummer  von  Reflow  Verfahren  soll  Sei  2  mal  oder  weniger.
