LSD2830A/B
LITEKEY
8531200000

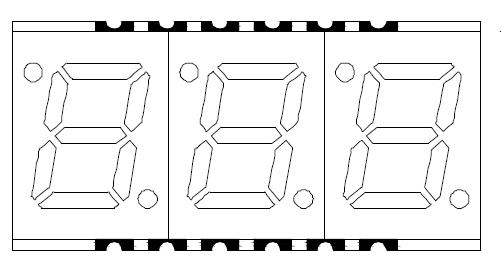

0,28 Zoll dreistellige numerische SMD-LED-Anzeige

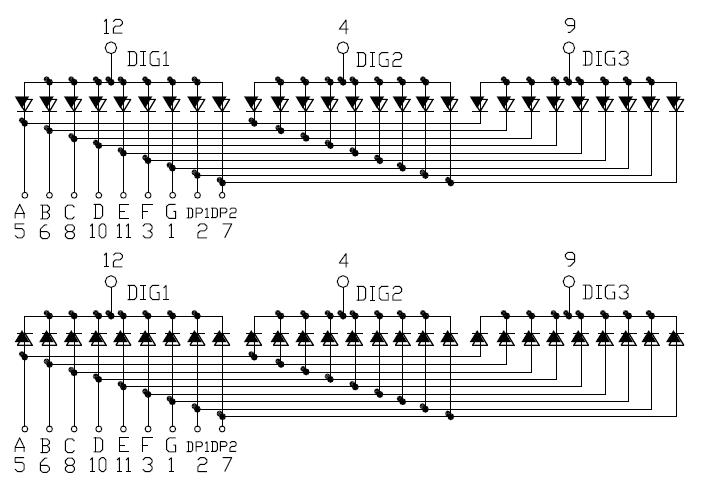

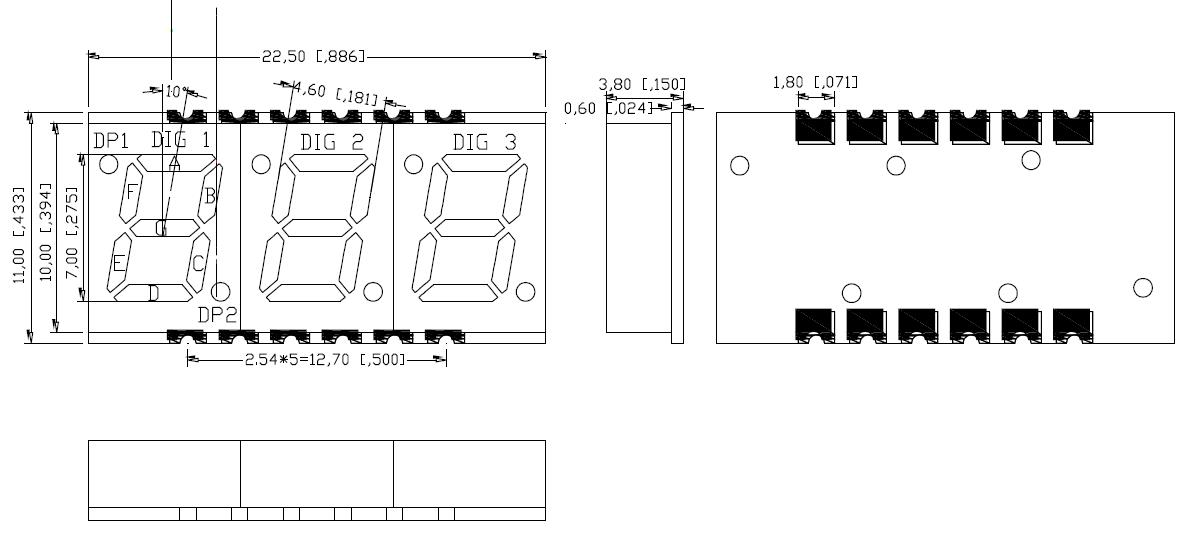

1. Äußere Dumension & Interner Schaltplan
Hinweise:
Alle Abmessungen sind in Millimetern (Zoll) angegeben. Die Toleranz beträgt 0,25 mm (0,010), sofern nicht anders angegeben
2. Auswahlhilfe
Teile-Nr. | Chip | Iv@IF=20mA | ||||
Gemeinsam Anode | Gemeinsam Kathode | Material | Farbe | WLD | Pro Chip | |
Min. | Typ. | |||||
LSD2830BR | LSD2830AR | AlGaInP | Superrot | 640 | - | 8 |
LSD2830BUR | LSD2830AUR | AlGaInP | Ultrarot | 620 | - | 15 |
LSD2830BO | LSD2830AO | AlGaInP | Orange | 605 | - | 40 |
LSD2830BY | LSD2830AY | AlGaInP | Gelb | 580 | - | 50 |
LSD2830BG | LSD2830AG | AlGaInP | Grün | 570 | - | 16 |
LSD2830BPG | LSD2830APG | InGaN | Reines Grün | 520 | - | 35 |
LSD2830BB | LSD2830AB | InGaN | Blau | 470 | - | 25 |
LSD2830BW | LSD2830AW | InGaN | Weiß | x0,27/y0,25 | - | 60 |
Einheit: | \ | \ | \ | nm | mcd | mcd |
3. Elektrische Eigenschaften und absolute Höchstwerte
Parameter | Elektrisch optisch Eigenschaften[1] | Absolute Höchstbewertungen[1] | ||||
Ausgestrahlte Farbe | Durchlassspannung @ IF=20mA | Umkehren | Verlustleistung | DC-Vorwärtsstrom | Spitzendurchlassstrom[2] | |
Pro Chip | Typ. | Max. | ||||
Superrot | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultrarot | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Gelb | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Grün | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Reines Grün | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blau | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Weiß | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Einheit: | V | V | uA | mW | mA | mA |
4. Merkmale und Beschreibung von Oberflächenmontierte LED-Anzeige (SMD-LED-Anzeige)
﹒Graues Gesicht und weißes Epoxidharz.
﹒SMD-Anzeige mit gemeinsamer Kathode oder gemeinsamer Anode.
﹒Einzelfarbe: Rot, Orange, Grün, Gelb, Rein Grün, Blau, Weiß oder Individuelle Farbe.
﹒RoHS- und REACH-konform.
﹒Hohe Intensität und hervorragende Zuverlässigkeit. Einzelnes digitales Display.
﹒Hohe Qualität, geringer Stromverbrauch.
﹒IC-kompatibel, einfache Montage.
5. Anwendung von Oberflächenmontiertes LED-Display(SMD-LED-Anzeige)
﹒Haushaltsgeräte.
﹒Instrumententafeln.
﹒Digitalanzeigen.
Kontaktieren Sie uns für weitere Details.
Unsere Dienstleistungen/Warum LITEKEY wählen
1. Professioneller Service: antwortete innerhalb von 24 Stunden (an Werktagen).
2. Es stehen verschiedene fertige Formteile für LED-Lampen zur Verfügung: Es besteht keine Notwendigkeit, zusätzliche Gebühren für Formteile zu zahlen.
3. Wir können auch maßgeschneiderte Produkte anbieten, die nach Ihren Wünschen gestaltet werden.
4. Zuverlässige und stabile Qualität: 100 % Prüfung für jedes Stück. Automatische Test- und Bin-Code-Auswahlmaschine.
5. Erfahrung: Produzieren Sie LED-Komponenten seit mehr als 14 Jahren.
6. Fortschrittliche Ausrüstung: Automatische Produktionsmaschinen von ASM (größte Marke für LED-Automaten)
7. Konzentration: Wir konzentrieren uns auf LED-Forschung und -Entwicklung, Produktion und Vertrieb.
